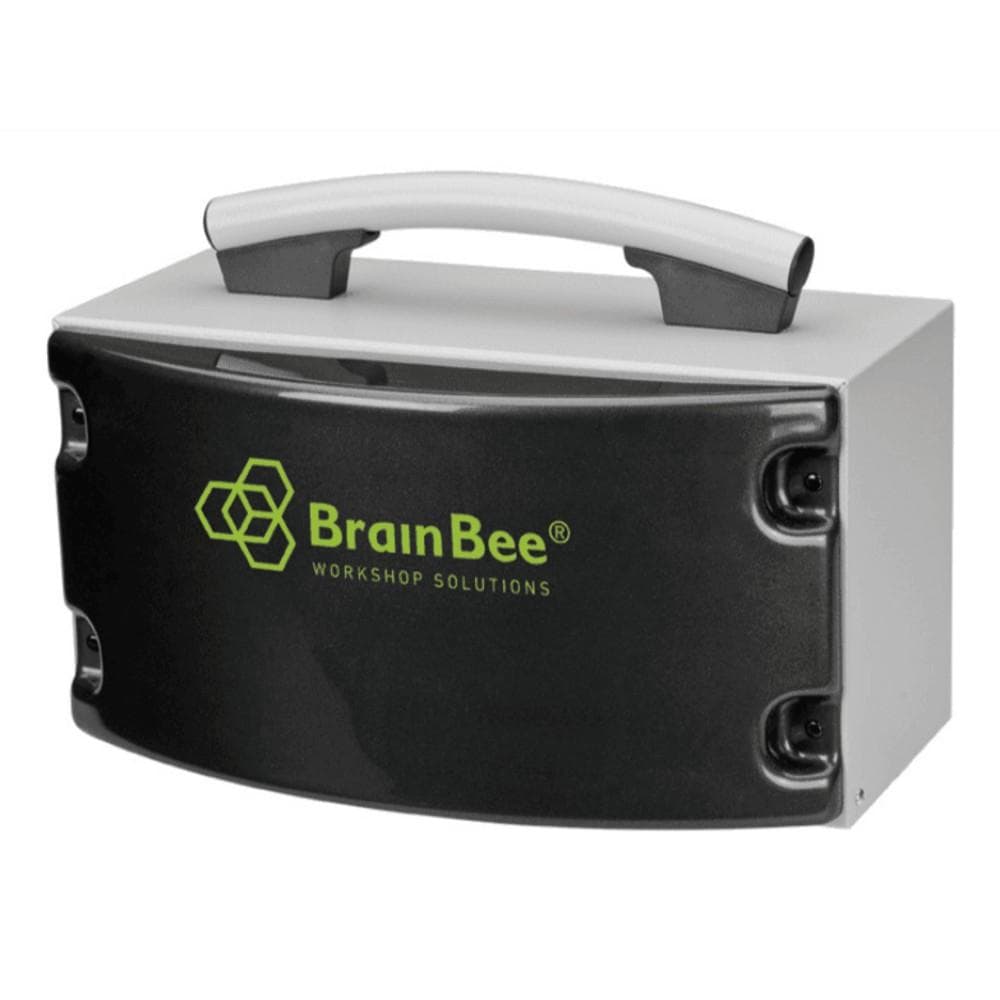

جهاز تحليل غازات العادم AGS-690 للفحص المعتمد
يُعرف أيضًا باسم: محلل عادم السيارات · Brain Bee AGS690 · جهاز فحص عوادم البنزين والديزل · مسبار قياس الانبعاثات · AGS 690 · Emission testing device · exhaust gas analyzer
محلل غازات مبني ليعمل قلباً لمحطة فحص متكاملة: يقيس CO وCO₂ وHC وO₂ وNOx ولامدا بدقة عالية، ويُدار بالكامل من برنامج Emission على الكمبيوتر — فتنتقل بضغطة واحدة من قياس روتيني إلى فحص قانوني معتمد.
قيم تُقاس في وقت واحد
استجابة CO وCO₂ وHC
زمن الإحماء عند 20°م
علامة القياس الأوروبية M
طريقة الاستخدام
بالبرنامج المخصص يستفيد المستخدم من كل خاصية في الجهاز، وينتقل بسهولة بين وضعَي العمل.
10 دقائق عند 20°م، ثم ضبط صفري تلقائي مع تعويض تلقائي للضغط الجوي بين 850 و1060 هيكتوباسكال.
قراءة الدورات بكلابس حثّي أو كلابس سعوي بالكابل، أو لاسلكياً عبر وحدة MGT-300 EVO الاختيارية بالبلوتوث، مع حرارة الزيت بحسّاس Pt100.
المسبار يسحب الغاز إلى منصة القياس بمعدل 4 لتر/دقيقة، ومجمّع فصل التكثّف يعزل الماء قبل وصوله للحسّاسات.
يقيس الجهاز امتصاص كل من CO وCO₂ وHC بالأشعة تحت الحمراء ويحدد تركيزها، وتُقاس O₂ وNOx اختيارياً بحسّاسات كهروكيميائية.
كل القراءات تظهر وتُحفظ في برنامج Emission — والاتصال بالكمبيوتر متاح تسلسلياً أو عبر USB أو بالبلوتوث بوحدة BT-100.
لماذا AGS-690؟
يحلل الجهاز امتصاص العناصر المختلفة CO وCO₂ وHC ويحدد تركيزها بتقنية عالية الدقة، مع إمكانية قياس O₂ وNOx بحسّاسات كهروكيميائية.
مصمَّم لتقصير مسار الغاز إلى أدنى حد واختصار زمن الصيانة — فلتر الفصل من جزأين: فلتر شبكي وفلتر تجميع القطيرات.
التصميم يسمح بخروج الماء المتكوّن في المجمّع بشكل مستمر عبر مضخة أحادية العمود مزدوجة الرأس — فلا يتراكم ولا يعطّل السحب.
إضافة إلى مدخل الغاز ومدخل الهواء لمرحلة الضبط الصفري، يوجد مدخل خاص للمعايرة من أسطوانة غاز مرجعي — معايرة صحيحة لا اجتهاد فيها.
عداد الدورات مدمج عبر كلابس حثّي أو كلابس سعوي، أو لاسلكياً بوحدة MGT-300 EVO الاختيارية عبر البلوتوث.
منفذ USB-B و RS-232 وشبكة RS-485، مع إمكانية الاتصال لاسلكياً بوحدة البلوتوث BT-100 — وتحديث البرنامج عبر كابل RS-232.
فلاتر حماية رؤوس القياس من الماء والغاز القادم من المضخة مركّبة خارجياً حتى لا يُفتح الجهاز ولا يُفقد ختم الاعتماد عند تغييرها.
علامة القياس الأوروبية M وفق توجيه أجهزة القياس MID 2014/32/EU شهادة NMI 0122 B+D، مع اعتمادات وطنية إضافية في إيطاليا والمغرب.
التقنية وراء الجهاز
كل غاز يمتصّ الأشعة تحت الحمراء عند أطوال موجية بعينها، كبصمة لا تتكرر. يمرّر AGS-690 عينة العادم في غرفة قياس ويسلّط عليها الأشعة، ثم يقيس مقدار ما امتُصّ عند كل طول موجي — ومن مقدار الامتصاص يحسب تركيز كل من أول أكسيد الكربون وثاني أكسيد الكربون والهيدروكربونات.
الأكسجين وأكاسيد النيتروجين لا يُقاسان بهذه الطريقة، فيُضاف لهما حسّاسان كهروكيميائيان اختياريان يولّدان تياراً يتناسب مع تركيز الغاز مباشرة.
أما لامدا فليست قياساً مستقلاً بل حساباً: نسبة الهواء إلى الوقود الفعلية مقسومة على النسبة المثالية، تُستنتج من تركيبة الغازات الخارجة. ولهذا فإن دقة قراءة الغازات تعني مباشرة دقة الحكم على الاحتراق.
وكل هذا لا يصحّ إن وصل بخار الماء إلى الحسّاسات. لذلك بُني مجمّع فصل التكثّف مصبوباً بدقة بمسار غاز قصير وفلتر من جزأين — شبكي وتجميعي — مع تصريف مستمر بمضخة أحادية العمود مزدوجة الرأس.
4 لتر/د
معدل سحب العينة من العادم
< 10 ث
زمن الاستجابة لـ CO وCO₂ وHC
< 60 ث
زمن الاستجابة لحسّاس الأكسجين
850–1060
هيكتوباسكال — مدى التعويض التلقائي للضغط الجوي
تطبيقات متعددة
فحص انبعاثات قانوني معتمد بعلامة MID الأوروبية، مع الانتقال السلس بين القياس الروتيني والاختبار الرسمي.
ضبط الاحتراق وقراءة لامدا وتشخيص أعطال الخلط والحقن من تركيبة غازات العادم نفسها.
يُبنى عليه تكوين كامل مع مقياس عتامة OPA-300 وعداد MGT-300 EVO على عربة واحدة.
متابعة دورية لكفاءة الاحتراق واستهلاك الوقود عبر أسطول كامل بتقارير محفوظة على الكمبيوتر.
البيانات الفنية الكاملة
ورقة المواصفات الفنية الكاملة المعتمدة — لتقارن وتقرّر بثقة.
كل ما تحتاج معرفته عن هذا الجهاز — نظرة تفصيلية، مواصفات، وإجابات لأكثر الأسئلة شيوعًا.
تقدم شركة ATEC الرائدة جهاز تحليل غازات العادم AGS-690 من العلامة التجارية الشهيرة Brain Bee، وهو الحل الاحترافي المتكامل المصمم ليكون قلب محطة فحص انبعاثات متكاملة. يتيح هذا الجهاز المتقدم لورش الصيانة ومراكز الفحص الدوري قياس غازات أول أكسيد الكربون، ثاني أكسيد الكربون، الهيدروكربونات، والأكسجين بدقة متناهية، بالإضافة إلى قياس أكاسيد النيتروجين بشكل اختياري وحساب قيمة لامدا. تضمن التقنيات المتقدمة المدمجة فيه الانتقال بضغطة زر واحدة من القياس الروتيني العادي إلى الفحص القانوني المعتمد لسهولة استخدامه في المحطات.
يعتمد جهاز تحليل غازات العادم في عمله على خاصية امتصاص الأشعة تحت الحمراء عند أطوال موجية محددة لحساب تركيزات CO وCO₂ وHC بدقة بالغة. أما بالنسبة لقياس الأكسجين وأكاسيد النيتروجين، فيوفر الجهاز إمكانية استخدام حسّاسين كهروكيميائيين اختياريين يولدان تياراً يتناسب مع تركيز الغاز مباشرة. هذه الدقة العالية في القراءة تنعكس إيجابياً على دقة تقييم جودة عملية الاحتراق وحساب قيمة لامدا الفعلية لنسبة الهواء إلى الوقود من تركيب الغازات.
لحماية الأجزاء الداخلية وحسّاسات القياس من التلف بفعل بخار الماء، تم تجهيز جهاز تحليل غازات العادم بمجمّع فصل تكثّف مصبوب بدقة متناهية مع مسار غاز قصير وفلتر ثنائي الأجزاء يضم فلتراً شبكياً وآخر لتجميع قطيرات الماء. تضمن المضخة أحادية العمود ومزدوجة الرأس تصريفاً مستمراً وتلقائياً للماء المتكثف لمنع تراكمه. بالإضافة إلى ذلك، يتميز الموديل بسهولة الصيانة حيث تقع فلاتر حماية رؤوس القياس في الجزء الخارجي تماماً، مما يسمح باستبدالها دون الحاجة لفتح الجهاز أو فقدان الختم القانوني الخاص بالاعتماد.
يتميز الجهاز بمرونة فائقة في التوصيل بالكمبيوتر وإدارة عملية الفحص بالكامل عبر برنامج Emission المخصص، من خلال منافذ متعددة تشمل USB-B و RS-232 وشبكة RS-485، أو لاسلكياً باستخدام وحدة البلوتوث BT-100. كما يدعم قراءة دورات المحرك وحرارة الزيت باستخدام كلابس حثّي أو سعوي، أو لاسلكياً عبر وحدة MGT-300 EVO الاختيارية. وبفضل توافقه مع المعايير الأوروبية المعتمدة وتوجيهات أجهزة القياس MID 2014/32/EU وشهادة NMI 0122 B+D، يعد هذا الجهاز الاختيار الأفضل لمراكز الخدمة ومحطات الفحص.
يحتوي الجهاز على مجمّع فصل تكثّف مصبوب بدقة بمسار غاز قصير وفلتر يتكون من جزأين هما فلتر شبكي وفلتر تجميع القطيرات، مع تصريف مستمر وتلقائي للمياه بواسطة مضخة أحادية العمود مزدوجة الرأس.
يقيس الجهاز تركيز غازات أول أكسيد الكربون CO، ثاني أكسيد الكربون CO₂، والهيدروكربونات HC بتقنية امتصاص الأشعة تحت الحمراء، كما يتيح قياس الأكسجين O₂ وأكاسيد النيتروجين NOx اختيارياً بواسطة حساسات كهروكيميائية.
لا، فلاتر حماية رؤوس القياس مركّبة خارجياً بالكامل، مما يتيح لك استبدالها وصيانتها دون الحاجة لفتح الجهاز داخلياً ودون المخاطرة بفقدان ختم الاعتماد القانوني.
يمكن قراءة دورات المحرك باستخدام كلابس حثّي أو سعوي بالكابل، أو لاسلكياً عبر وحدة MGT-300 EVO الاختيارية بالبلوتوث، بينما تقاس حرارة الزيت باستخدام حسّاس Pt100 مخصص.
