جهاز فحص رشاشات ديزل متطور بدقة متناهية
يُعرف أيضًا باسم: Hartridge HH701 · Testmaster 3 · بوب تيستر الكتروني · جهاز اختبار الرشاشات · فحص رشاشات ديزل هارتريدج

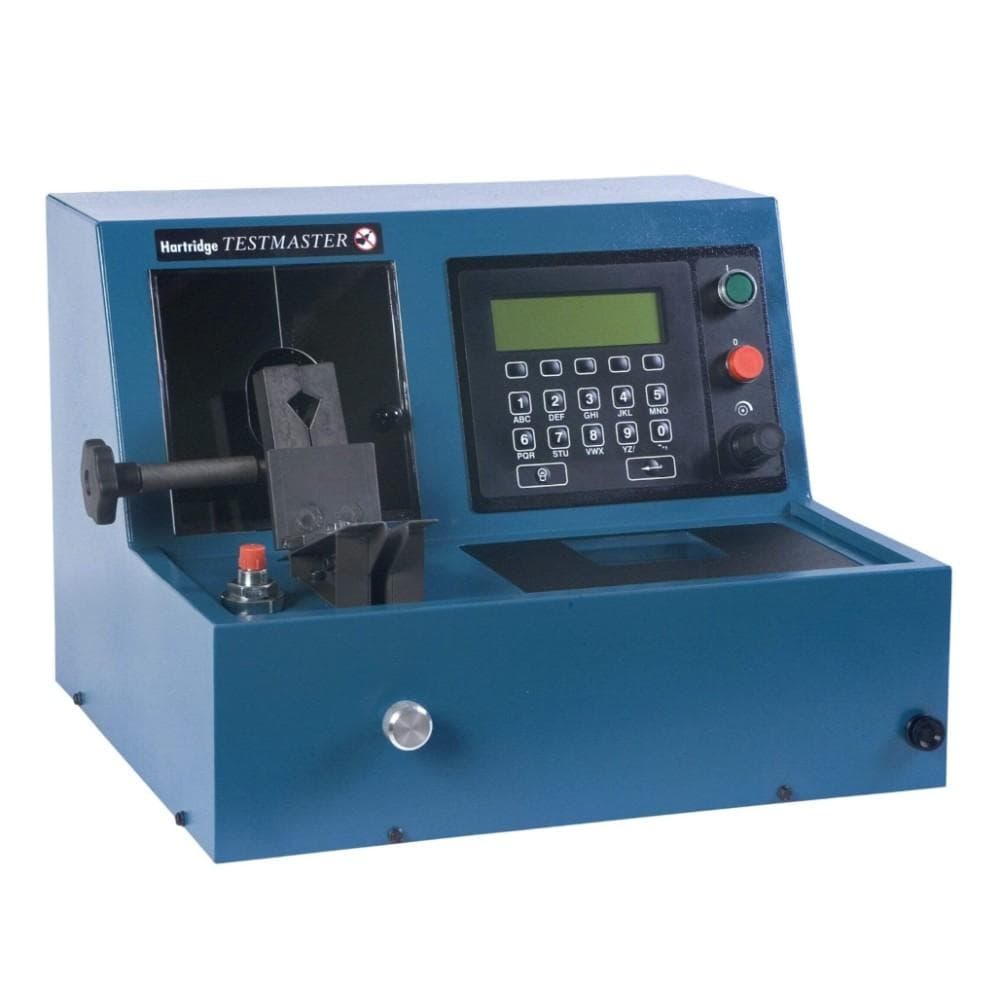

جهاز Testmaster 3 HH701 من Hartridge هو منصة اختبار متطورة تعمل بضغط الهواء (Pneumatic) لفحص كفاءة وأداء رشاشات السيارات حتى ضغط 500 بار. يتميز الجهاز بشاشة عرض LCD رقمية ومخطط تماثلي (Bar Graph)، وبرنامج تشغيل بديهي قائم على القوائم يتيح تخزين حتى 200 خطة اختبار مع إصدار إشارة قبول/رفض تلقائية (Pass/Fail). تم تزويد المنصة بغرفة رش مضاءة بهالوجين 12V مع نظام شفط أبخرة هوائي مستمر ومطابق لاشتراطات السلامة من الحرائق، وصمام دقيق للتحكم في التدفق لاكتشاف اهتزاز الرشاش وتحديد فئته الصوتية (Chatter/Acoustic Class)، مع إمكانية التوصيل بالحاسوب (RS232) أو طابعة خارجية لتوثيق وتتبع النتائج، ودعم إضافي لوحدات 2-Stagemaster HH720 ووحدات نبضات الكومن ريل HK850-853.
ضغط اختبار هوائي فائق النعومة والدقة لاختبار معظم رشاشات السيارات والديزل
مطابقة تامة للمواصفات القياسية العالمية ISO 8984-1 و ISO 8984-2
ذاكرة داخلية تتسع لـ 200 خطة اختبار مع إشارة قبول/رفض تلقائية (Pass/Fail)
طريقة الاستخدام
صُمم الجهاز ليجمع بين القوة الهوائية، الدقة الرقمية، وحماية المشغل؛ إليك أبرز 6 ركائز تقنية:
وحدة مضخة تعمل بضغط الهواء المضغوط (3-6 بار) لتوليد ضغط اختبار هيدروليكي فائق الدقة حتى 500 بار، مع عزل كهربائي كامل وتقسيم دقيق (1 بار) بنسبة خطأ ±1% فقط.
عرض فوري للضغط بوحدات متعددة (atm, psi, kg/cm²) عبر قراءة رقمية ومخطط شريط تماثلي (Bar Graph) على شاشة LCD مضاءة خلفياً، مع برنامج تشغيل بديهي يقلل من إرهاق المشغل.
قدرة على تخزين واستدعاء حتى 200 خطة اختبار برقم القطعة، مع مقارنة القراءات بالحدود المبرمجة وإصدار إشارة قبول/رفض تلقائية وفورية تضمن سهولة تتبع النتائج.
حجرة استقبال مجهزة بإضاءة هالوجين منخفضة الجهد (12V) لمراقبة هندسة الرذاذ، مع نظام شفط أبخرة يعمل بالهواء المضغوط وتهوية خارجية متوافقة مع متطلبات السلامة من الحرائق.
صمام تحكم دقيق في تزويد الوقود لاكتشاف اهتزاز الرشاش وتحديد فئته الصوتية (Chatter)، بالإضافة إلى مؤقت رقمي لفحص الكثافة الهيدروليكية مع تعويض تلقائي لدرجة حرارة السائل.
أبعاد مدمجة (58×58 سم) مع منفذ RS232 للربط بالحاسوب والطابعات، وتوافق كامل مع وحدة فحص الرشاشات ثنائية المرحلة (HH720) ووحدات النبضات الإلكترونية Common Rail (HK850-853).
لماذا جهاز اختبار وكفاءة رشاشات السيارات Hartridge Testmaster 3 HH701؟
مضخة تعمل بضغط الهواء المضغوط لتوفير ضغط هيدروليكي ناعم ومستقر حتى 500 بار، مما ينهي عناء المضخات اليدوية التقليدية ويضمن دقة متناهية.
نظام شفط هوائي ذكي يطرد أبخرة الوقود السامة من حجرة الرش إلى الخارج بمعدل استهلاك هواء ضئيل جداً، حمايةً للمشغل ومنعاً لأي مخاطر حريق.
تثبيت فوري ومحكم للرشاشات بقطر 17.8 إلى 33 مم مع تزويد الجهاز بأنبوبي ضغط عالي متينين بصواميل توصيل قياسية مختلفة لتغطية معظم السيارات.
صمام دقيق للتحكم في تزويد الوقود يتيح للمشغل تحديد الفئة الصوتية للرشاش (Acoustic Chatter) وكشف أي تصلب أو تآكل دقيق في الإبرة والفوهة.
قراءات ضغط فورية بالـ Bar أو PSI أو Atm على شاشة بلورية مضاءة، مع مؤقت هيدروليكي وتعويض تلقائي لدرجة الحرارة لضمان أقصى دقة في القياس.
برنامج تشغيل بالقوائم يتيح تخزين 200 خطة فحص، ويقوم بمقارنة أداء الرشاش بالحدود المبرمجة ليعطيك مؤشر قبول أو رفض فوري دون أي تخمين.
الوحدات والملحقات الإضافية
يتكامل جهاز HH701 مع وحدات Hartridge التخصصية لتوسيع نطاق الفحص ليشمل أحدث أنظمة الديزل في العالم.
التقنية وراء الجهاز
تعتمد الفحوصات التقليدية للرشاشات على مضخات يدوية مجهدة ومشاهدة بالعين المجردة تفتقر للدقة وتسبب إرهاقاً شديداً للمشغل، فضلاً عن استنشاق أبخرة الوقود السامة والخطرة. هنا يقدم جهاز Hartridge Testmaster 3 HH701 حلاً هندسياً متكاملاً؛ حيث يستبدل الجهد اليدوي بمحرك معزز هوائي (Pneumatic) يعمل بضغط هواء الورشة (3-6 بار) ليوفر ضغطاً هيدروليكياً فائق النعومة والدقة يصل إلى 500 بار بنسبة خطأ لا تتعدى ±1% فقط، وهو ما يتطابق تماماً مع معايير الجودة العالمية ISO 8984-1 و ISO 8984-2.
وعلى المستوى التحليلي، يوفر الجهاز شاشة LCD رقمية تعرض القراءة مع مخطط شريط تماثلي، ومؤقت مدمج لفحص الكثافة الهيدروليكية للرشاش مع تعويض درجة حرارة السائل. ومن خلال صمام التحكم بالتدفق، يمكن للفني إجراء التحليل الصوتي الدقيق (Acoustic Chatter Class) لكشف تصلب الإبرة أو تآكل الفوهة. ولضمان أقصى درجات الأمان، تم تزويد حجرة الرش المضاءة بنظام شفط أبخرة هوائي مستمر يطرد الأبخرة للخارج بمعدل استهلاك هواء ضئيل جداً (0.05 - 0.14 م³/دقيقة)، مما يحمي المشغل ويمنع مخاطر الحريق. كما يمكن ترقية المنصة بوحدات 2-Stagemaster HH720 ورؤوس التحكم الإلكتروني HK850-853 لفحص رشاشات الكومن ريل.
500 BAR
ضغط اختبار هوائي فائق الدقة مطابق لمعايير ISO 8984 العالمية
200 PLANS
ذاكرة داخلية تتسع لـ 200 خطة فحص مع إشارة قبول ورفض تلقائية
تطبيقات متعددة
حامل سريع الإغلاق متوافق مع رشاشات الديزل بقطر من 17.8 إلى 33 مم، مع أنابيب ضغط عالي متينة بصواميل M12xM14 و M14xM14.
إمكانية الربط مع وحدة Stagemaster HH720 المتخصصة لفحص وتحليل قراءات الضغط المزدوج لرشاشات الديزل ثنائية المرحلة بدقة متناهية.
دعم التشغيل المتكامل مع وحدات توليد نبضات وإشارات الكومن ريل لفحص الرشاشات الإلكترونية المختلفة (Bosch, Delphi, Denso, Siemens/VDO).
ملحقات التشغيل الميداني
نظرة على الملحقات الفنية المدعومة لزيادة كفاءة الفحص وتوسيع تغطية الرشاشات.

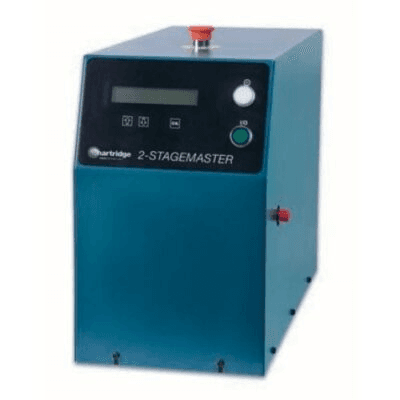

تصميم مدمج ومتين يتيح للفني اختبار ضغط الفتح الأولي والثاني للرشاشات الميكانيكية المزدوجة بدقة فائقة.

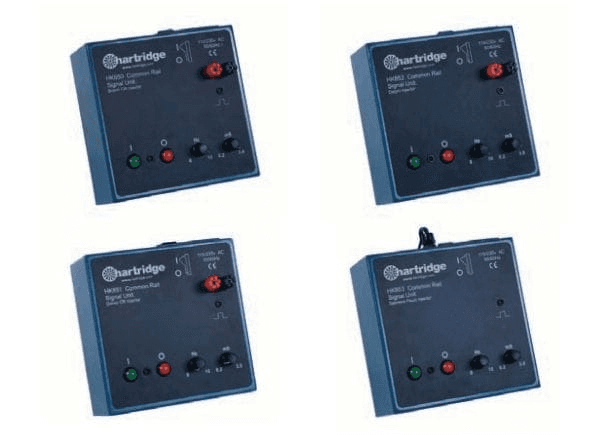

وحدات إلكترونية متطورة توفر النبضات الكهربائية اللازمة لتشغيل واختبار رشاشات Bosch و Delphi و Denso و VDO على منصة HH701.
البيانات الفنية الكاملة
ورقة المواصفات الفنية الكاملة المعتمدة — لتقارن وتقرّر بثقة.
كل ما تحتاج معرفته عن هذا الجهاز — نظرة تفصيلية، مواصفات، وإجابات لأكثر الأسئلة شيوعًا.
تقدم شركة اتيك جهاز فحص رشاشات ديزل المبتكر من العلامة التجارية العالمية هارتريدج بموديل تست ماستر ثري اتش اتش سبعمائة وواحد. يمثل هذا الجهاز منصة اختبار متطورة تعمل بضغط الهواء للتخلص من عناء الطرق اليدوية القديمة التي تسبب إرهاق المشغلين ومخاطر استنشاق الأبخرة السامة. يهدف النظام إلى فحص كفاءة وأداء رشاشات السيارات بإنتاجية ودقة عالية للغاية تلبي المتطلبات الاحترافية لمراكز صيانة الديزل الحديثة.
يعتمد تشغيل جهاز فحص رشاشات ديزل على محرك معزز هوائي يعمل بضغط هواء الورشة المعتاد من ثلاثة إلى ستة بار لتوليد ضغط هيدروليكي فائق النعومة يصل إلى خمسمائة بار بنسبة خطأ ضئيلة لا تتعدى واحد بالمئة فقط. هذا التميز يضمن مطابقة الفحوصات لأعلى معايير الجودة العالمية مثل أيزو ثمانية آلاف وتسعمائة وأربعة وثمانين. ويدعم هذا الأداء شاشة عرض رقمية مجهزة بمخطط تماثلي ومؤقت مدمج لقياس الكثافة الهيدروليكية بدقة بالغة مع ميزة التعويض التلقائي لدرجات حرارة سائل الاختبار.
يشتمل نظام التشغيل الذكي في جهاز فحص رشاشات ديزل على برنامج قائم على القوائم يتيح تخزين ما يصل إلى مائتي خطة اختبار مختلفة وإصدار مؤشر قبول أو رفض تلقائي لتسهيل العمل وتجنب التخمين. ولتوفير أقصى معايير الأمان تم تزويد حجرة الرش بإضاءة هالوجين منخفضة الجهد ونظام شفط أبخرة هوائي مستمر يطرد الغازات السامة للخارج بمعدل استهلاك هواء اقتصادي للغاية مما يحمي الفنيين ويمنع مخاطر الحريق بشكل كامل في الورشة.
يمتاز جهاز فحص رشاشات ديزل بمرونة تركيب فائقة عبر حامل سريع الإغلاق يناسب الرشاشات بمختلف الأقطار والأحجام مع صمام دقيق للتحكم في التدفق للكشف عن اهتزاز الرشاش وتحديد الفئة الصوتية له بدقة. كما يوفر الجهاز إمكانية الترقية لربطه بوحدات فحص الرشاشات ثنائية المرحلة ووحدات نبضات الكومن ريل المختلفة مع منفذ للتوصيل بالكمبيوتر والطابعات لتوثيق وتتبع النتائج الفنية بسهولة تامة.
يوفر الجهاز ضغطا هيدروليكيا ناعما ودقيقا يصل إلى 500 بار بنسبة خطأ لا تتعدى ±1% فقط بفضل المحرك الهوائي المعزز الذي يعمل بضغط هواء من 3 إلى 6 بار.
تم تزويد المنصة بحجرة رش مضاءة بهالوجين ونظام شفط أبخرة هوائي مستمر يطرد الأبخرة السامة للخارج بمعدل استهلاك هواء ضئيل جدا ومطابق لاشتراطات السلامة.
نعم يدعم الجهاز الترقية والتوافق الكامل مع وحدات فحص الرشاشات ثنائية المرحلة ووحدات النبضات الإلكترونية للكومن ريل.
تتيح الذاكرة الداخلية للجهاز تخزين واستدعاء حتى 200 خطة اختبار مختلفة مع مقارنة القراءات وإصدار إشارات قبول ورفض تلقائية.
