جهاز اختبار رشاشات HEUI المتطور Toledo HEUI Master
يُعرف أيضًا باسم: Toledo HEUi Master · Hartridge HEUI · جهاز فحص رشاشات هارتريج · جهاز فحص طرمبات ديزل · جهاز معايرة رشاشات كاتربيلر · فحص رشاشات فورد باورستروك · Toledo HEUI Master Test Bench
تجمع منصة Toledo HEUI Master بين المنصة الهندسية الموثوقة عالمياً لجهاز Sabre CRi Master والمميزات الجديدة كلياً المطورة خصيصاً لتقنية HEUI. تتميز بابتكارات حصرية قيد براءة الاختراع تشمل الحامل السفلي المائل لسهولة تركيب الرشاشات الضخمة، وأذرع الكلامب السريعة لإحكام إغلاق الفوهة، ودروع الحماية من الرذاذ مع خزان 10 لتر ذكي. تعمل المنصة على كهرباء المنزل العادية 220V بفضل تقنية إدارة الطاقة بالدائرة المغلقة، وتدير الفحص عبر واجهة magmahTouch وبرامج فحص OE شاملة لأسطول Ford و Navistar و Caterpillar و Isuzu، مع قياس زمن الاستجابة الكامل للحدث (FERT).
7 مجموعات تطبيقات فقط كافية لتغطية أغلبية أسطول HEUI العالمي (Ford, CAT, Navistar, Isuzu)
براءات اختراع حصرية تشمل الحامل المائل، أذرع الكلامب السريعة، وأداة إغلاق الفوهة
إدارة طاقة ذكية بالدائرة المغلقة تعمل على كهرباء المنزل العادية 200-240V AC (10A/16A)
طريقة الاستخدام
صُممت منصة Hartridge Toledo HEUI Master للقضاء على تعقيد وفوضى اختبار HEUI؛ إليك ركائز الابتكار الـ 6:
يميل الحامل السفلي للتثبيت إلى الأمام ليسهل وضع الرشاشات الأكبر حجماً في موقعها بدقة، بينما تضمن أذرع التثبيت السريع إحكام إغلاق الفوهة وسرعة الفك والتركيب بجهد ضئيل.
تطبيق ذكاء التوافق الأقصى ليجعل 7 مجموعات فقط تغطي أغلبية أسطول HEUI (Ford Powerstroke, Navistar, Caterpillar 3408/3412/3126/C7/C9, Isuzu) دون تكرار أو تكاليف باهظة.
تظل خطوط الوقود الهيدروليكي والتضخيم متصلة بالحامل كمعيار قياسي لتسريع الفحص، بينما تقوم دروع الحماية بتوجيه الرذاذ المتدفقة إلى قاع الغرفة ثم للخزان (10L) دون فوضى أو هدر.
قياس الفاصل الزمني الدقيق من التنشيط الكهربائي وحتى خروج رذاذ الحقن الفعلي؛ لكشف الأعطال الميكانيكية الخفية في الصمامات والإبرة التي لا تظهر في اختبارات التسليم العادية.

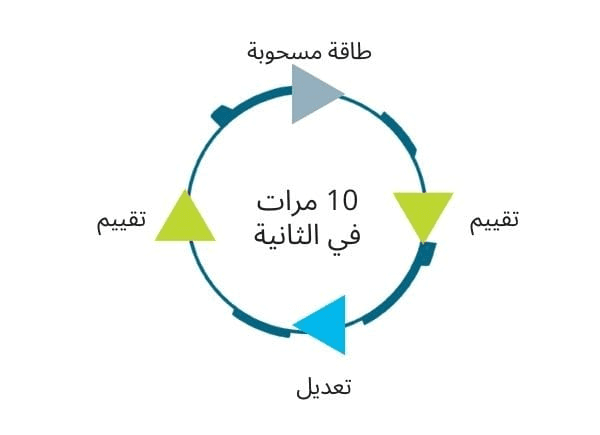

مراقبة استهلاك طاقة المضخة الداخلية 10 مرات في الثانية لضمان أقصى تدفق واستقرار عند الضغوط العالية (حتى 280 بار معزز)، مع التشغيل الفوري على كهرباء 200-240V العادية دون 3 فاز.

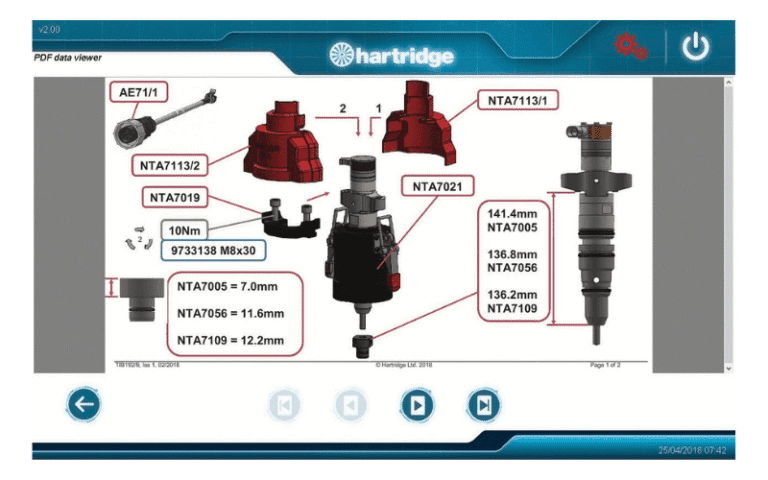

شاشة لمس بديهية تعرض تقدم الاختبار ديناميكياً، وتوفر أدلة مصورة واضحة على الشاشة لأرقام محولات وأدوات الربط (مثل NTA7113 و AE71/1) وعزم الربط الموصى به (10Nm).
لماذا منصة اختبار الرشاشات الهيدروليكية Hartridge Toledo HEUI Master؟
بفضل تقنية الدائرة المغلقة (10 مرات/ثانية)، توفر المنصة طاقة هيدروليكية جبارة على مصدر كهرباء 200-240 فولت العادي، مما يوفر عليك آلاف الجنيهات في تأسيسات الـ 3-Phase.
دروع حماية مبتكرة في أطقم التطبيقات توجه رذاذ الوقود المتدفق مباشرة إلى قاع الغرفة ومنه للخزان، مما ينهي الفوضى التاريخية لاختبار HEUI ويجعل خزاناً سعة 10 لترات كافياً تماماً.
حامل سفلي يميل للأمام لتركيب الرشاشات الثقيلة بسهولة، مع ذراعين للتثبيت السريع يضمنان إحكام إغلاق الفوهة وسرعة الفك والتركيب بجهد ضئيل جداً.

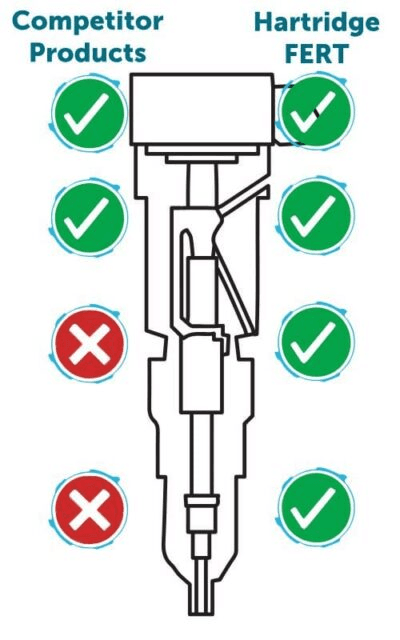

قياس زمن الاستجابة الكامل للحدث (FERT) يضمن فحص الصمامات والإبرة معاً، ليكشف الأعطال الخفية التي تسبب تأخر الدوارة رغم أن قراءات التسليم ضمن الحدود.
شاشة لمس بديهية تعرض تقدم الاختبار ديناميكياً، وتوفر أدلة مصورة واضحة على الشاشة لأرقام محولات التثبيت وأدوات الربط وعزم الربط (10Nm).
تصميم ذكي للتوافق الأقصى يتيح لـ 7 مجموعات فقط اختبار أغلبية رشاشات Ford و Navistar و Caterpillar و Isuzu مع بقاء الخطوط متصلة كمعيار قياسي.
شاشات magmahTouch والتشخيص
واجهة magmahTouch المتطورة تعرض عدادات القياس الفورية، أدلة ربط الأدوات المصورة، ونتائج اختبار FERT بكل وضوح.
التقنية وراء الجهاز
كان اختبار رشاشات HEUI (التغذية الهيدروليكية المدارة إلكترونياً) تاريخياً عملية معقدة وفوضوية؛ فبمجرد إخراج الرشاش من المحرك، يؤدي ذلك إلى رش كميات هائلة من السائل أثناء الفحص، مما يصعب السيطرة عليه ويستهلك خزانات ضخمة. هنا تدخلت هندسة Hartridge بابتكارات حصرية قيد براءة الاختراع؛ حيث تم دمج دروع حماية متطورة في أطقم التطبيقات تقوم بتوجيه السائل المتدفق إلى قاع الغرفة ومنه مباشرة إلى الخزان، مما يجعل الفحص نظيفاً وآمناً بنسبة 100% ويجعل خزاناً مدمجاً بسعة 10 لترات كافياً تماماً.
وعلى المستوى الميكانيكي، تم تطوير حامل سفلي يميل إلى الأمام ليسهل على الفني إدخال الرشاشات الثقيلة والطويلة (مثل Caterpillar 3412 و Ford 7.3L)، وتثبيتها بذراعين سريعین يحكمان إغلاق الفوهة تماماً مع توصيل دائم لخطوط الهيدروليك والتضخيم. هذا بالإضافة إلى تقنية الدائرة المغلقة (10 مرات/ثانية) التي تتيح تشغيل المنصة على كهرباء المنزل العادية، وتقنية FERT التي تقيس زمن الاستجابة الكامل من الإشارة وحتى الحقن لتكشف أدق عيوب الصمامات الداخليّة.
7 KITS ONLY
تغطية شاملة لأغلبية أسطول HEUI في العالم عبر 7 مجموعات تطبيقات فقط
10X / SEC
مراقبة مستمرة لاستهلاك طاقة المضخة بالدائرة المغلقة للعمل على كهرباء المنزل
تطبيقات متعددة
تغطية شاملة لمحركات فورد (4.5L V6, 6.0L V8, 7.3L V8) وناديستار (DT444E, DT446E, DT530E, DT570, HT570, VT275, VT365).
برامج فحص ومعايرة دقيقة لمحركات كاتربيلر الثقيلة والشاحنات والمعدات (3408 18.0L, 3412 27.0L, 3116E, 3126A/B, C7, C9).
دعم كامل لرشاشات إيسوزو (4JX1 3.1L) مع خطط اختبار معتمدة بحدود دقيقة تضمن التطابق التام مع أداء المصنع الأصلي.
الأداء الميداني والتجهيزات
تصميم مبتكر يجمع بين الحامل المائل، أذرع الكلامب السريعة، دروع الحماية من الرذاذ، وتوصيل الخطوط الدائم.

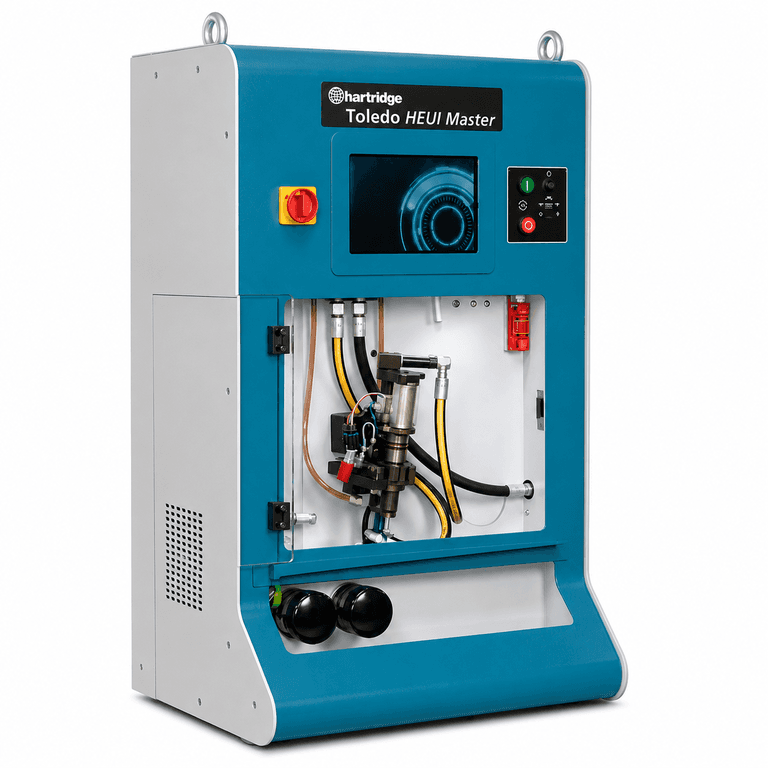

عرض أمامي كامل لمنصة Toledo HEUI Master بتصميم بريطاني مدمج يعمل بنظام التوصيل والتشغيل (Plug & Play).

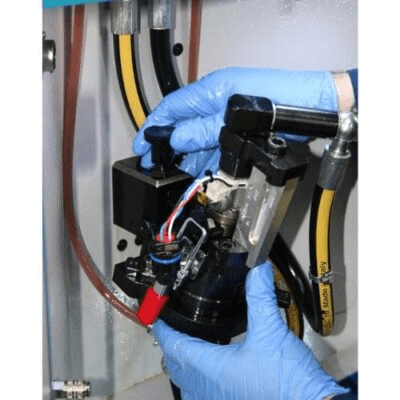

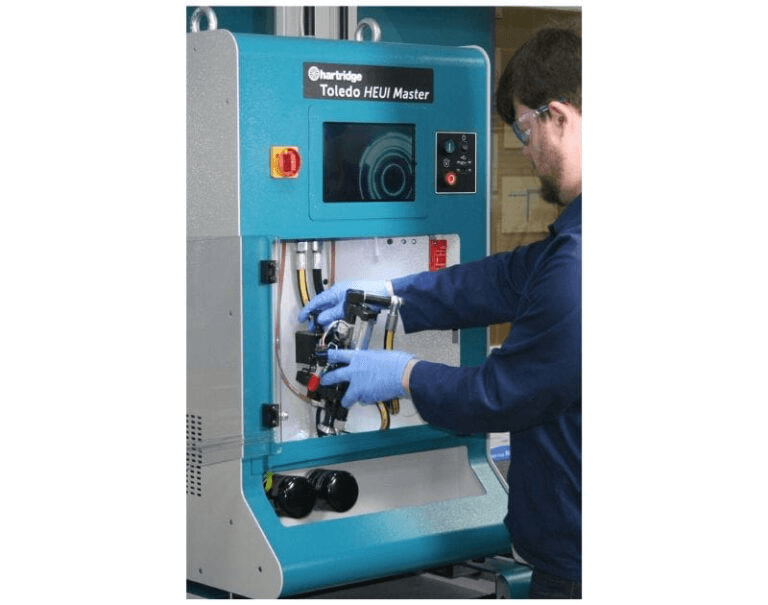

فني يقوم بتشغيل المنصة ومتابعة خطوات الفحص بسهولة تامة وبجهد ضئيل.

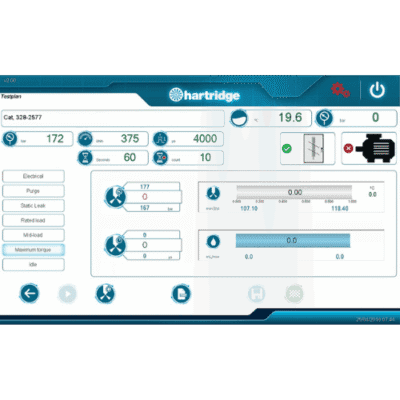

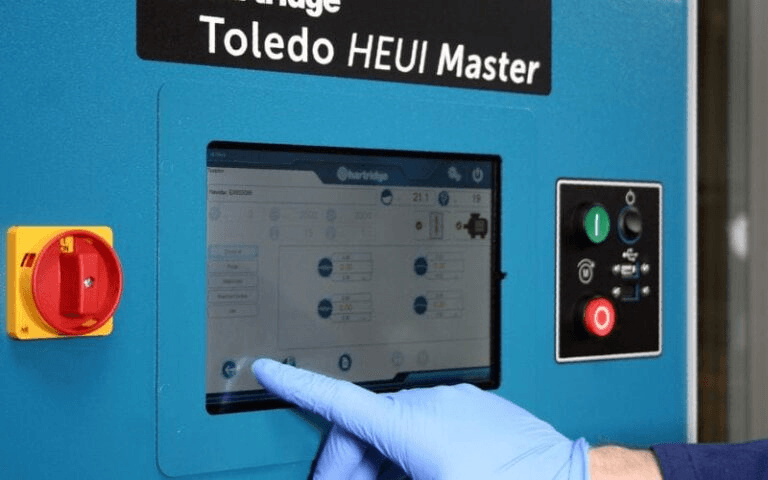

التحكم الكامل عبر شاشة اللمس التفاعلية واختيار خطط الفحص الأوتوماتيكية أو اليدوية في برنامج magmahTouch.

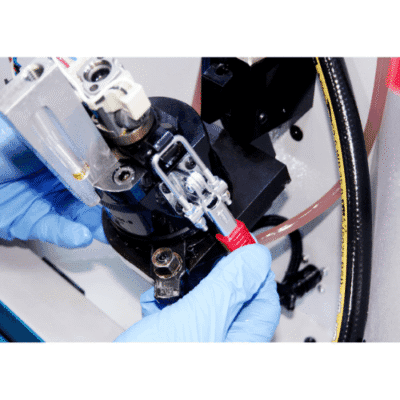

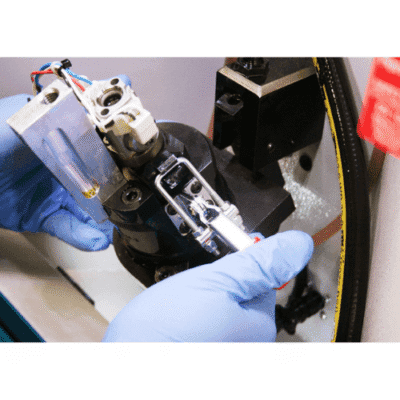

أذرع تثبيت سريع مبتكرة تضمن إحكام إغلاق الفوهة وسرعة الفك والتركيب بجهد ضئيل جداً.

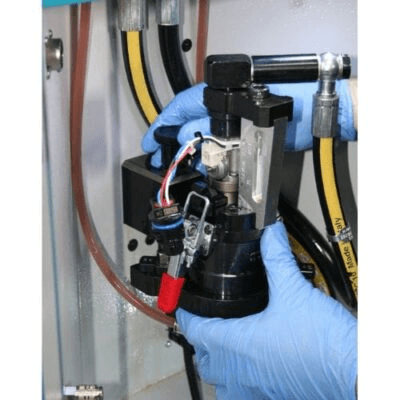

زاوية مقربة توضح تأمين الرشاش في مكانه أثناء الاختبار تحت الضغوط العالية.
تصميم هندسي يوفر الوقت ويمنع التسرب أثناء تعامل الفني مع أطقم التطبيقات.

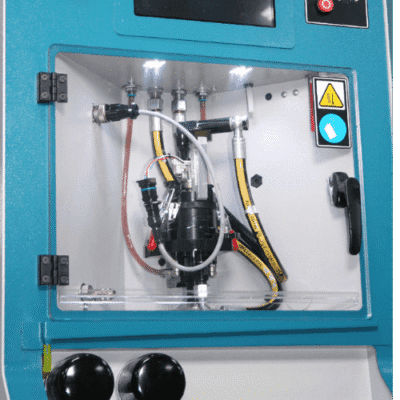

غرفة مجهزة بإضاءة LED ودروع حماية شفافة توجه رذاذ الاختبار مباشرة إلى الخزان (10 لتر) لمنع الفوضى والهدر.

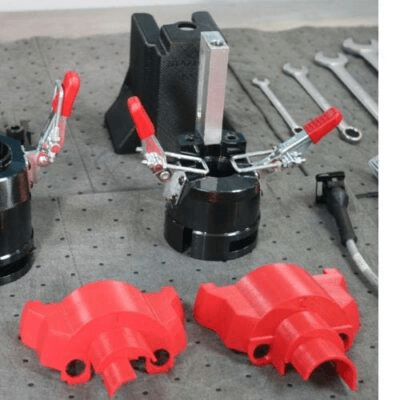

نظرة على أطقم التطبيقات المعروضة على طاولة العمل: الحامل المائل، أذرع التثبيت، والوصلات السريعة.
شاهد الجهاز أثناء العمل والتشخيص
شرح شامل لبراءات الاختراع، الحامل المائل، أذرع الكلامب السريعة، وحماية الرذاذ
خطوات الفحص، تقنية FERT، والتغطية الشاملة لأسطول Ford و Caterpillar و Navistar
البيانات الفنية الكاملة
ورقة المواصفات الفنية الكاملة المعتمدة — لتقارن وتقرّر بثقة.
كل ما تحتاج معرفته عن هذا الجهاز — نظرة تفصيلية، مواصفات، وإجابات لأكثر الأسئلة شيوعًا.
تعتبر منصة اختبار الرشاشات الهيدروليكية Hartridge Toledo HEUI Master الحل القياسي الأذكى والأكثر مرونة لتشخيص ومعايرة أنظمة الديزل الثقيلة. يمثل هذا النظام جهاز اختبار رشاشات HEUI المتكامل الذي يغنيك عن التعقيدات القديمة لعمليات الفحص الهيدروليكي المدار إلكترونياً. تجمع هذه المنصة المتطورة بين الاعتمادية الهندسية لجهاز Sabre CRi Master والابتكارات الحصرية المطورة لتقنية HEUI، مما يجعلها الخيار المثالي لورش صيانة الشاحنات والمعدات الثقيلة. من أبرز مزايا جهاز اختبار رشاشات HEUI هذا هو تصميمه المبتكر قيد براءة الاختراع الذي يمنع فوضى تسريب سائل الفحص تماماً. بفضل دروع الحماية المتطورة المدمجة في أطقم التطبيقات، يتم توجيه السائل المتدفق والرذاذ مباشرة إلى قاع الغرفة ومنه إلى خزان ذكي بسعة 10 لترات فقط. بالإضافة إلى ذلك، يسهل الحامل السفلي المائل للأمام عملية تركيب الرشاشات الطويلة والثقيلة مثل Caterpillar 3412 و Ford 7.3L وتثبيتها بذراعين سريعین لإحكام غلق الفوهة بجهد ضئيل. يتميز جهاز اختبار رشاشات HEUI بقدرته الاستثنائية على العمل بكفاءة عالية على التغذية الكهربائية المنزلية العادية 200-240 فولت دون الحاجة لخطوط 3 فاز. يتحقق ذلك عبر تقنية إدارة الطاقة بالدائرة المغلقة التي تراقب استهلاك المضخة 10 مرات في الثانية لضمان استقرار الضغط الهيدروليكي حتى 280 بار. كما تنفرد المنصة بتقنية FERT الحائزة على براءة الاختراع لقياس زمن الاستجابة الكامل للحدث من التنشيط وحتى الحقن الفعلي، لتكشف بدقة متناهية أي أعطال ميكانيكية خفية بالصمامات والإبرة لا تظهر في الفحوصات التقليدية. تدار جميع الفحوصات بمرونة تامة عبر واجهة magmahTouch والبرامج المخصصة لفحص أساطيل المركبات العالمية الكبرى. يغطي جهاز اختبار رشاشات HEUI أغلبية أسطول محركات ديزل Ford Powerstroke و Navistar و Caterpillar و Isuzu باستخدام 7 مجموعات تطبيقات ذكية فقط، مما يقلل من تكلفة الملحقات بشكل ملحوظ ويسرع الإنتاجية في الورش الاحترافية مع توفير دليل أدوات مصور وعزوم ربط دقيقة.
لا، يعمل الجهاز بالكامل على كهرباء المنزل العادية 200-240 فولت بفضل تقنية إدارة طاقة الدائرة المغلقة الذكية التي تراقب المضخة 10 مرات في الثانية.
يغطي الجهاز أغلبية أسطول محركات ديزل Ford Powerstroke و Navistar International و Caterpillar مثل 3412 و 3408 و 3126 و C7 و C9 بالإضافة إلى محركات Isuzu.
تقيس تقنية FERT زمن الاستجابة الكامل للحدث من الإشارة الكهربائية للتنشيط وحتى خروج رذاذ الحقن، مما يكشف عيوب الصمامات الميكانيكية الخفية التي تسبب تأخر تشغيل المحرك.
يحتوي على دروع حماية حاصلة على براءة اختراع تقوم بتوجيه الرذاذ المتدفق بكثافة مباشرة إلى قاع الغرفة ومنه إلى خزان بسعة 10 لترات، مما يمنع الفوضى ويوفر المساحة.
