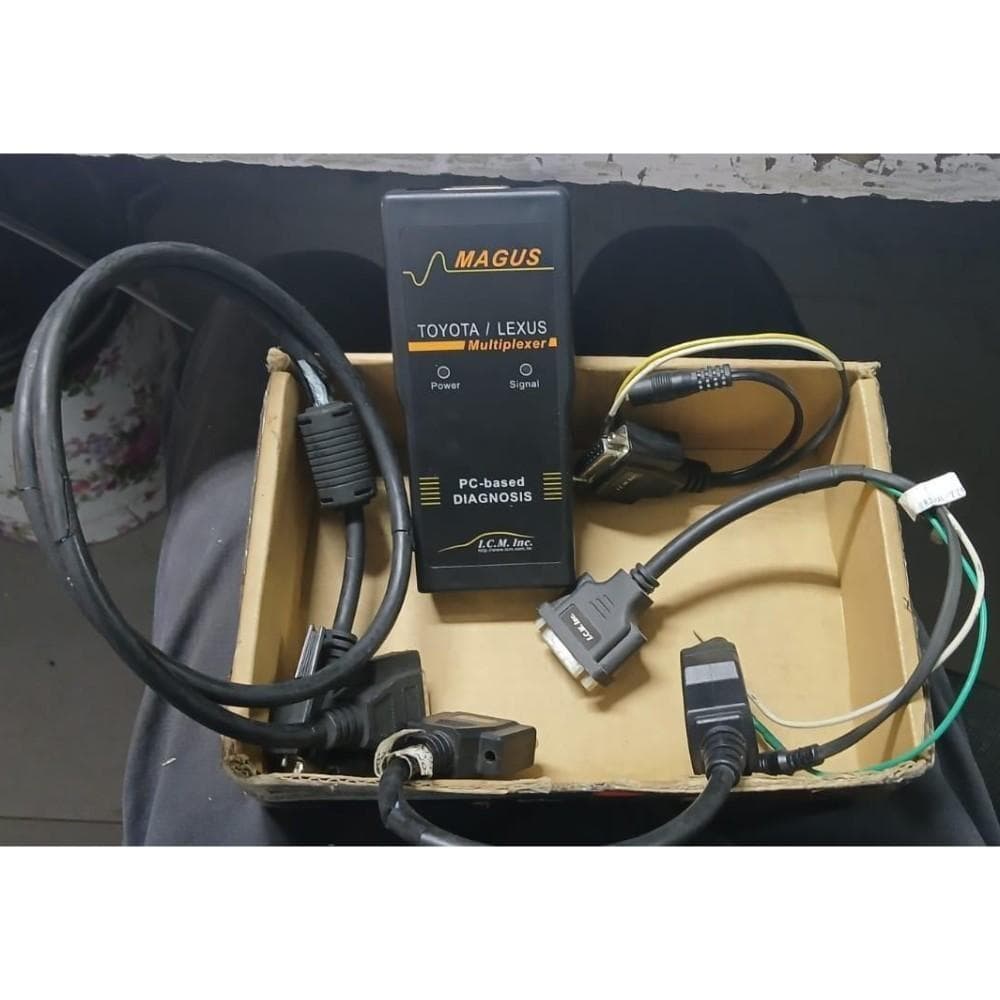

جهاز تشخيص تويوتا ولكزس الكلاسيكي MAGUS Multiplexer
يُعرف أيضًا باسم: MAGUS Multiplexer · ICM diagnostic tool · Toyota Lexus OBD1 scanner · Win-Star diagnostic interface · جهاز فحص تويوتا قديم · فحص لكزس كلاسيك · موزع إشارات فحص السيارات
تحفة تقنية نادرة من حقبة البدايات الذهبية لفحص الكمبيوتر (حتى أواسط الألفينات ~2005). تعمل كجسر وموزع إشارات (Multiplexer) بين برمجيات التشخيص على الحاسوب (مثل I.C.M Win-Star) وأنظمة تحكم تويوتا ولكزس القديمة.
تغطية متخصصة لموديلات تويوتا ولكزس الكلاسيكية
ربط تسلسلي مباشر مع برمجيات اللابتوب (Win-Star)
تصنيع هاردوير أصلي معتم وحمايات إلكترونية داخلية
طريقة الاستخدام
في الموديلات الكلاسيكية قبل توحد بروتوكولات الـ CAN Bus الحديثة، كانت خطوط بيانات العقل تنقسم لعدة أطراف؛ هنا يبرز دور الـ MAGUS Multiplexer:
يتم ربط واجهة MAGUS بالكمبيوتر أو اللابتوب باستخدام كابل الاتصال التسلسلي (RS-232 / DB9 Cable) لنقل البيانات برمجياً.
يتم توصيل الطرف الآخر بموصل التشخيص الخاص بسيارة تويوتا أو لكزس، لتبدأ وحدة الملتيبلكسر في سحب التغذية الكهربائية (إضاءة مؤشر Power LED).
أثناء تشغيل برنامج التشخيص (مثل Win-Star من شركة I.C.M)، يقوم الهاردوير الداخلي تلقائياً بتبديل أقطاب الاتصال (K-Line / L-Line / SIL) مع العقل المطلوب فحصُه.
مع بدء قراءة كود العطل أو البيانات الحية، يومض مؤشر الإشارة (Signal LED) ليؤكد استلام النبضات وترجمتها الفورية على شاشة الكمبيوتر.
لماذا MAGUS Multiplexer (Toyota / Lexus)؟
أجهزة الفحص الحديثة جداً قد لا تستطيع قراءة بعض بروتوكولات تويوتا ولكزس القديمة قبل 2005 بدقة؛ هذا الجهاز تم تصميمه خصيصاً للتحدث بلغة تلك الحقبة.
بدلاً من نقل الأسلاك يدوياً لقراءة العقل (المحرك، الجيربوكس، الـ ABS، الوسائد الهوائية)، يقوم المعالج الداخلي بالتبديل السريع بين الأقطاب إلكترونياً.
يتيح ربطه باللابتوب استعراض الخرائط وبيانات الحساسات بشكل موسع ومريح مقارنة بالشاشات الصغيرة للأجهزة اليدوية القديمة.
التقنية وراء الجهاز
يُعتبر جهاز MAGUS Multiplexer شاهداً على التطور المبكر في أنظمة تشخيص السيارات في أواخر التسعينات وأوائل الألفية:
• تقنية الـ Multiplexer: تعني بالعربية (موزّع أو جامع الإشارات)؛ وبما أن سيارات تلك الفترة كانت تعتمد على خطوط متعددة للاتصال بوحدات التحكم المنفصلة، كان لابد من وجود هاردوير ذكي بين الكمبيوتر والسيارة لفتح وإغلاق المسارات الكهربائية الصحيحة برمجياً.
• منظومة I.C.M Win-Star: شركة I.C.M كانت من الرواد في تطوير أنظمة الفحص المبنية على بيئة ويندوز (PC-Based)، حيث كانت واجهة MAGUS تمثل العصب الصلب (Hardware Dongle & Interface) لضمان موثوقية الاتصال وحماية بوابات اللابتوب من فرق الجهد.
CLASSIC
تحفة فنية وهندسية نادرة من حقبة البدايات
TOYOTA
دعم متخصص وعميق لبروتوكولات تويوتا ولكزس قبل 2005
تطبيقات متعددة
أصحاب ومجددو سيارات Lexus LS400 و GS300 وتويوتا لاندكروزر وسوبرا من حقبة التسعينات وأوائل الألفية الذين يبحثون عن تشخيص أصلي دقيق.
الورش التي تحتفظ بأجهزة لابتوب قديمة وتتطلب قراءة أكواد وبرمجة أنظمة الموديلات القديمة التي لا تدعمها أجهزة الفحص التجارية الحديثة.
قطعة أرشيفية نادرة جداً تعكس تاريخ تطور أدوات تشخيص السيارات وبدايات دمج الحواسيب المحمولة في عالم صيانة المركبات.
البيانات الفنية الكاملة
ورقة المواصفات الفنية الكاملة المعتمدة — لتقارن وتقرّر بثقة.
كل ما تحتاج معرفته عن هذا الجهاز — نظرة تفصيلية، مواصفات، وإجابات لأكثر الأسئلة شيوعًا.
تعتبر واجهة MAGUS Multiplexer المقدمة من شركة ICM الخيار المثالي لكل من يبحث عن جهاز تشخيص تويوتا ولكزس للموديلات الكلاسيكية التي تم إنتاجها حتى عام 2005. يمثل هذا الجهاز تحفة تقنية نادرة من الحقبة الذهبية لأنظمة فحص السيارات المعتمدة على الكمبيوتر. يعمل الجهاز كجسر ربط وموزع إشارات ذكي بين برمجيات التشخيص المتخصصة المثبتة على الحاسوب مثل برمجيات Win-Star وأنظمة التحكم المتعددة في المركبات القديمة لتوفير فحص دقيق وموثوق.\n\nيعتمد جهاز تشخيص تويوتا ولكزس الكلاسيكي على تقنية الموزع الذكي أو ما يعرف باسم Multiplexer لتوجيه خطوط البيانات تلقائياً. نظراً لأن السيارات في تلك الفترة كانت تعتمد على خطوط اتصال متعددة ومنفصلة لكل وحدة تحكم، فإن هذا الجهاز يقوم بفتح وإغلاق المسارات الكهربائية برمجياً دون الحاجة لتغيير التوصيلات يدوياً. تضمن هذه المنظومة المتكاملة حماية منافذ اللابتوب من فروق الجهد الكهربائي بفضل التصميم المتين لواجهة الهاردوير التي تعمل كجدار حماية ميكانيكي وكهربائي.\n\nيتميز جهاز تشخيص تويوتا ولكزس بقدرته الاستثنائية على حل أعطال الموديلات القديمة التي قد تعجز أجهزة الفحص الحديثة عن قراءتها بدقة. يتيح الجهاز للمستخدمين استعراض البيانات الحية وقراءة رموز الأعطال للحساسات والمحرك وعلبة التروس ونظام الفرامل المانع للانغلاق والوسائد الهوائية بشكل موسع ومريح عبر شاشة الكمبيوتر. يتم توصيل الواجهة بالحاسوب عبر منفذ تسلسلي كلاسيكي من نوع DB9 لضمان استقرار نقل الإشارات وتفسير النبضات الكهربائية بشكل فوري عبر المؤشرات الضوئية المدمجة باللوحة الأمامية.\n\nيعد هذا النظام خياراً استثنائياً لورش الصيانة التراثية المتخصصة ومقتني السيارات الكلاسيكية وهواة جمع الأجهزة الهندسية النادرة. يعمل النظام بكفاءة عالية على بيئات ويندوز القديمة مثل ويندوز 98 وويندوز 2000 وويندوز إكس بي، مما يجعله الأداة الأكثر توافقاً مع الأنظمة البرمجية الأصلية لتلك الحقبة الزمنية. إن اقتناء هذا الجهاز يضمن لك الحصول على أداة تشخيصية أصلية قادرة على التعامل مع بروتوكولات الاتصال القديمة بكفاءة تامة.
يعمل الجهاز بشكل مثالي مع أنظمة ويندوز الكلاسيكية مثل Windows 98 و Windows 2000 و Windows XP بالتوافق مع برمجيات Win-Star.
يتم توصيل الجهاز بالكمبيوتر عبر كابل الاتصال التسلسلي DB9 Serial Port وتوصيل الطرف الآخر بفيشة التشخيص الخاصة بسيارات تويوتا أو لكزس.
يقوم المعالج الداخلي بالتبديل السريع والتلقائي بين أقطاب الاتصال إلكترونياً لقراءة المحرك والفرامل والوسائد الهوائية دون الحاجة لتغيير الأسلاك يدوياً.
