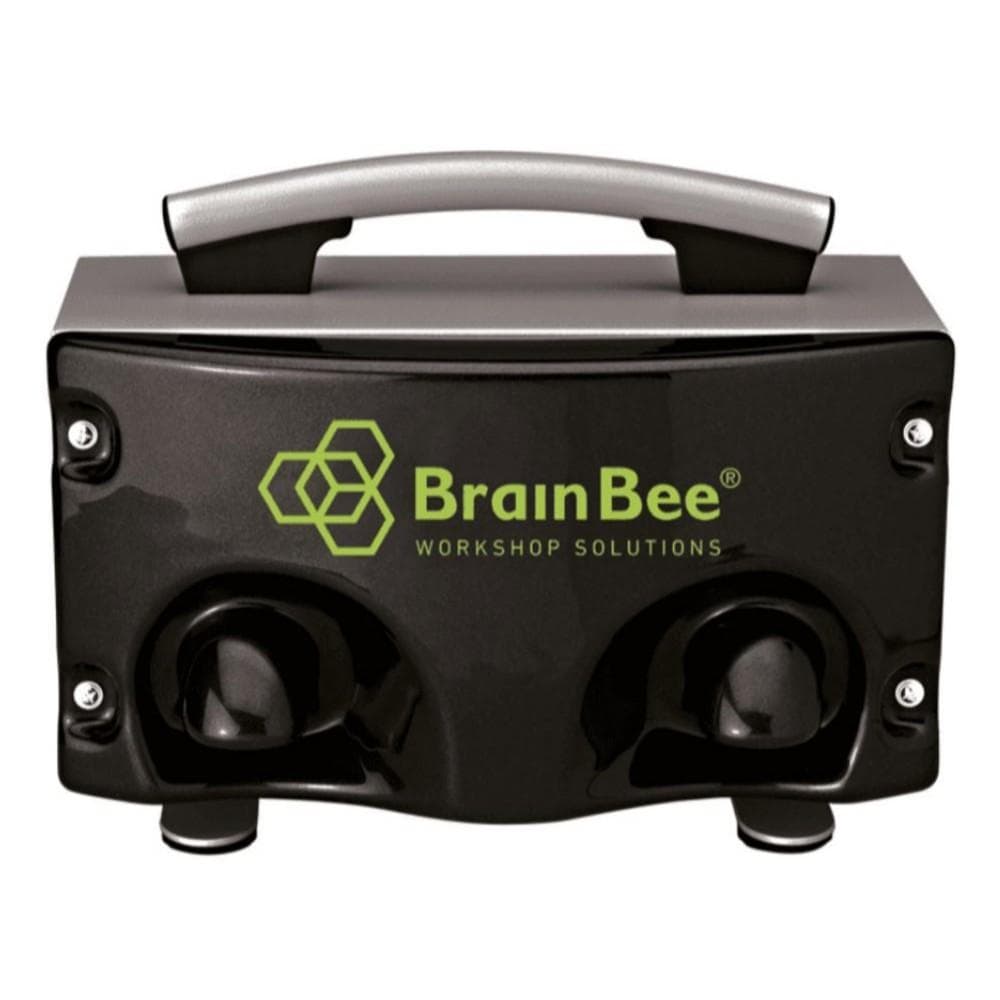

جهاز قياس عتامة الديزل OPA-300 لفحص ذكي ومتكامل
يُعرف أيضًا باسم: مقياس عتامة دخان الديزل · جهاز فحص عوادم الديزل · مقياس دخان السيارات · Brain Bee OPA300 · diesel opacity meter
مقياس عتامة مبني ليكون جزءاً من محطة، لا جهازاً منفرداً: نظام مفتوح متوافق مع كل البرامج والأجهزة التجارية الشائعة، ويصلك مضبوطاً ومختبَراً بالكامل — توصله وتعمل به فوراً.
نطاق قياس العتامة
معامل امتصاص الضوء
تثبيت حرارة غرفة القياس
دول باعتمادات وطنية
طريقة الاستخدام
البرنامج سهل الاستخدام من Brain Bee يقود حتى غير المدرَّب بأمان وبديهية خلال عملية فحص الانبعاثات كاملة.
توصيل بالكمبيوتر عبر الواجهة التسلسلية، أو ضمن شبكة RS-485 إلى جانب باقي أجهزة المحطة.
10 دقائق عند 20°م حتى تستقر حرارة غرفة القياس عند 90°م، مع ضبط صفري تلقائي ومراقبة تلقائية لضغط الغرفة.
قراءة دورات المحرك وحرارة الزيت تصل بالكابل أو لاسلكياً من وحدة MGT-300 EVO — شرط أساسي لصحة اختبار التسارع الحر.
البرنامج يقودك خطوة بخطوة خلال دورات التسارع الحر، ويسجّل ذروة العتامة ومعامل الامتصاص لكل دورة.
النتائج تُدار من برنامج المحطة نفسه الذي يدير محلل الغازات وعداد الدورات — تقرير واحد لكل السيارة.
لماذا OPA-300؟
متوافق مع كل أنظمة البرامج والأجهزة التجارية الشائعة — لا يحبسك في منظومة واحدة ولا يفرض عليك برنامجاً بعينه.
كل أجهزة فحص العادم لدينا تصل مضبوطة ومختبَرة بالكامل مسبقاً — جاهزة للاستخدام من أول لحظة بلا إعداد.
يمكن دمجه في محطات قائمة — على عربة Brain Bee مثلاً — فيتناسق شكلاً وأداءً مع بقية أجهزة الورشة.
يدخل في تكوينات فحص الانبعاثات المختلفة من Brain Bee، فتُنشئ محطة اختبار مبنية على احتياجك أنت لا على حزمة جاهزة.
ثنائي ضوئي أخضر مع مستقبِل فوتوديود — مصدر مستقر طويل العمر لا يتغيّر طيفه مع الزمن كما يحدث مع اللمبات التقليدية.
تثبيت الحرارة يمنع تكثّف بخار الماء داخل الغرفة — فلا يُحسب البخار الأبيض دخاناً أسود.
مراقبة تلقائية لنظام تنظيف الزجاج الواقي — لأن أي غبار على العدسة يُقرأ عتامةً وهمية إن لم يُكتشف.
مراقبة تلقائية لضغط غرفة القياس وضبط صفري تلقائي — أساس أي قراءة يمكن الدفاع عنها قانونياً.
التقنية وراء الجهاز
لا يمكن وزن الدخان، لكن يمكن قياس ما يحجبه من ضوء. يمرّر مقياس العتامة شعاعاً من ثنائي ضوئي أخضر عبر عمود من غاز العادم إلى مستقبِل فوتوديود، ثم يقيس كم من الضوء وصل. النسبة المفقودة هي العتامة بالمئة.
لكن النسبة المئوية وحدها لا تكفي للمقارنة: قراءتها تتغيّر بتغيّر طول مسار الضوء داخل الغرفة، فجهازان بغرفتين مختلفتين يعطيان رقمين مختلفين للدخان نفسه. لذلك تُحوَّل القراءة إلى معامل الامتصاص k بوحدة م⁻¹ — رقم مستقل عن طول الغرفة، وهو الرقم الذي تكتبه اللوائح. ولهذا يعرض OPA-300 القيمتين معاً: 0 – 99.9% و0 – 9.99 م⁻¹ وفق معايير ISO 11614.
أكبر مصدر للخطأ في هذا القياس ليس الدخان بل الماء. عادم الديزل مشبع ببخار الماء، وإن برد داخل غرفة القياس تكثّف إلى ضباب أبيض يحجب الضوء تماماً كما يحجبه السناج — فتظهر سيارة سليمة راسبة. الحل أن تُثبَّت حرارة الغرفة عند 90°م فيظل الماء بخاراً شفافاً طوال الفحص.
والمصدر الثاني للخطأ هو الجهاز نفسه: طبقة رقيقة من السناج على الزجاج الواقي تُقرأ عتامةً دائمة تُضاف لكل سيارة بعدها. لذلك يراقب OPA-300 نظام تنظيف الزجاج تلقائياً، ويعيد الضبط الصفري تلقائياً، ويراقب ضغط الغرفة — ثلاث طبقات تضمن أن ما يُقاس هو دخان السيارة لا أثر السيارة السابقة.
90°م
حرارة غرفة القياس المثبّتة — تمنع تكثّف بخار الماء
ISO 11614
المعيار الدولي الذي يطابقه القياس
10 دقائق
زمن الإحماء الكامل عند 20°م
20 – 400°م
نطاق قياس حرارة الدخان
تطبيقات متعددة
فحص عتامة معتمد في سبع دول، مع برنامج يقود حتى غير المدرَّب خلال الإجراء بأمان.
يُركَّب على عربة Brain Bee مع محلل غازات AGS-690 أو AGS-688 وعداد MGT-300 EVO في محطة واحدة.
الحكم على حالة الاحتراق والحقن وفلتر الجسيمات من كثافة الدخان في اختبار التسارع الحر.
نظام مفتوح متوافق مع البرامج والأجهزة التجارية الشائعة — يدخل على منظومتك الحالية دون استبدالها.
البيانات الفنية الكاملة
ورقة المواصفات الفنية الكاملة المعتمدة — لتقارن وتقرّر بثقة.
كل ما تحتاج معرفته عن هذا الجهاز — نظرة تفصيلية، مواصفات، وإجابات لأكثر الأسئلة شيوعًا.
تقدم شركة ATEC الرائدة جهاز قياس عتامة الديزل OPA-300 من Brain Bee، وهو الحل المثالي والمصمم خصيصاً ليكون جزءاً متكاملاً من محطات الفحص الدوري وورش صيانة الشاحنات والديزل. يتميز هذا الجهاز بنظام مفتوح متوافق تماماً مع جميع البرامج والأجهزة التجارية الشائعة، مما يتيح لك حرية بناء محطتك الخاصة دون التقيد بحزمة برمجية محددة. يصلك الجهاز مضبوطاً ومختبراً بالكامل مسبقاً ليعمل بنظام التوصيل والتشغيل المباشر من اللحظة الأولى.
يعتمد جهاز قياس عتامة الديزل OPA-300 على تقنية متطورة لقياس كمية الضوء المحجوبة بواسطة العادم. يمرر الجهاز شعاعاً من ثنائي ضوئي LED أخضر مستقر عبر عمود غاز العادم إلى مستقبِل فوتوديود، مما يضمن عمراً طويلاً للمصدر الضوئي وثبات الطيف مع الزمن مقارنة باللمبات التقليدية. ولضمان مطابقة اللوائح القانونية القياسية ISO 11614، يعرض الجهاز قيم العتامة المئوية من 0 إلى 99.9% ومعامل امتصاص الضوء k من 0 إلى 9.99 م⁻¹ بدقة متناهية، وهو رقم مستقل تماماً عن طول غرفة القياس.
لتجنب الأخطاء الشائعة في الفحص، تم تزويد جهاز قياس عتامة الديزل بنظام تثبيت حرارة غرفة القياس عند 90 درجة مئوية. هذا التثبيت الحراري يمنع تكثف بخار الماء المصاحب لعادم الديزل إلى ضباب أبيض قد يُقرأ خطأً كدخان أسود، مما يحمي السيارات السليمة من الرسوب غير العادل. بالإضافة إلى ذلك، يراقب الجهاز تلقائياً نظافة العدسات الواقية وضغط الغرفة ويقوم بالضبط الصفري تلقائياً لمنع تراكم السناج وتجنب القراءات الوهمية.
يتكامل هذا الجهاز المميز بسهولة مع وحدة MGT-300 EVO لاستقبال قراءات دورات المحرك من 300 إلى 9990 لفة بالدقيقة وحرارة الزيت من 20 إلى 150 درجة مئوية سلكياً أو لاسلكياً، وهو شرط أساسي لصحة اختبار التسارع الحر. يمكن تشغيل الجهاز بتغذية 12 فولت مستمر واستهلاك تيار اقتصادي يبلغ 1 أمبير يرتفع إلى 5 أمبير فقط عند تشغيل السخان المدمج ليوفر لك حلاً عملياً وقانونياً متكاملاً في محطتك.
يحتوي الجهاز على غرفة قياس مثبتة حرارياً عند 90 درجة مئوية، مما يحافظ على بخار الماء في حالته الغازية الشفافة ويمنع تكثفه إلى ضباب أبيض قد يؤثر على دقة القياس.
لا، يقوم الجهاز بعملية الضبط الصفري تلقائياً، كما يراقب تلقائياً كلاً من ضغط غرفة القياس ونظام تنظيف الزجاج الواقي لضمان دقة القراءات دون تدخل يدوي.
يقيس الجهاز العتامة بنسبة 0 إلى 99.9% ودقة 0.1، ومعامل امتصاص الضوء k بنطاق 0 إلى 9.99 م⁻¹ ودقة 0.01، وذلك وفقاً لمعايير ISO 11614 الدولية.
يتصل الجهاز بالكمبيوتر عبر منفذ تسلسلي RS-232 أو ضمن شبكة RS-485، وهو مصمم بنظام مفتوح ومتوافق بالكامل مع مختلف البرامج والعربات لتوصيله وتشغيله مباشرة.
