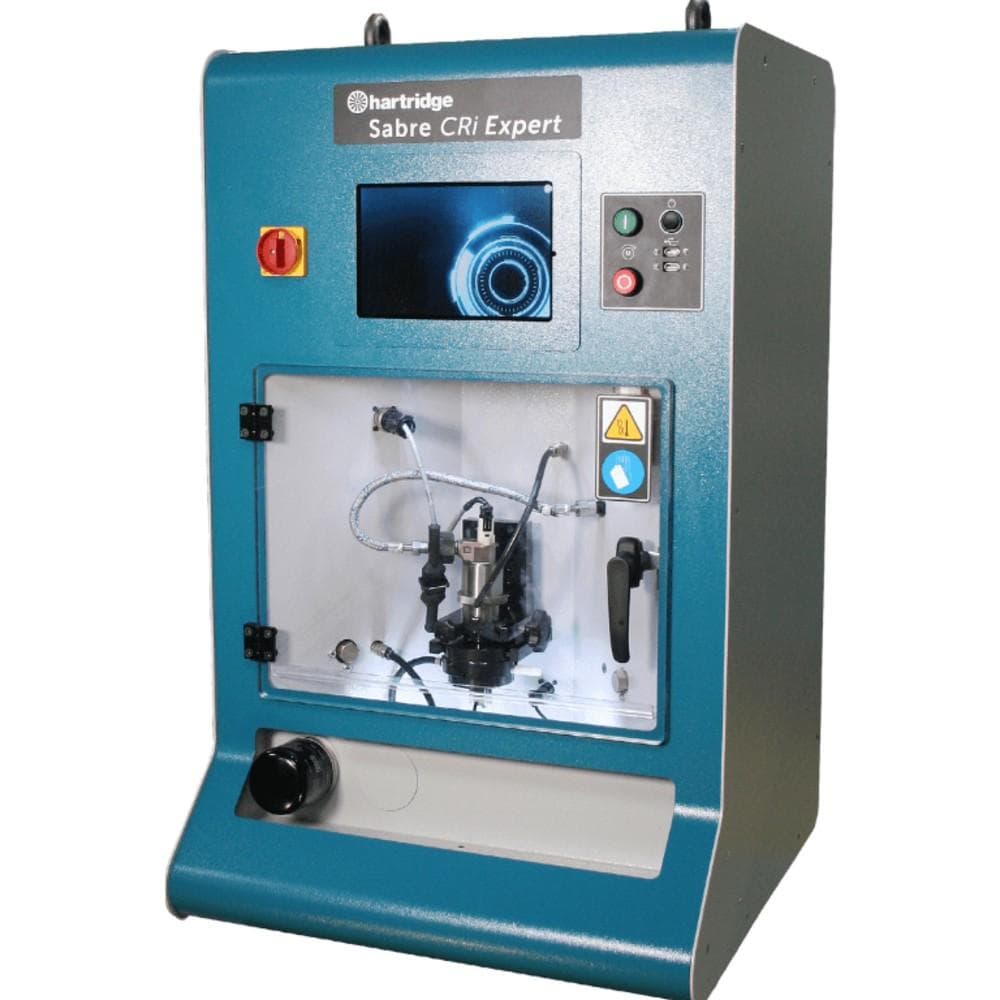

جهاز اختبار رشاشات الكومن ريل الأقوى Sabre CRi Expert
يُعرف أيضًا باسم: Hartridge Sabre · Sabre CRi Expert · جهاز فحص رشاشات ديزل · ماكينة اختبار رشاشات الكومن ريل · جهاز تكويد رشاشات ديزل · Hartridge common rail tester
قمة الهرم العالمي في تكنولوجيا فحص واختبار أنظمة الحقن المشترك (Common Rail). تجمع منصة Hartridge Sabre CRi البريطانية (الإرث العريق للمعدات الأصلية منذ 1930) بين القوة الهيدروليكية الفائقة، وإدارة الطاقة الحاصلة على براءة اختراع لتعمل على كهرباء 220V المنزلية، وتقنية قياس زمن الاستجابة الكامل للحدث (FERT). تمنحك المنصة قدرة تكوييد معتمدة لرشاشات Bosch و Continental و Denso، مع نظام ترخيص ذكي بنظام الاعتمادات (Credits) وشاشة لمس تعمل بنظام Windows 10 وواجهة magmahSharp المتقدمة.
سرعة اختبار فائقة تستغرق عادةً دقيقة واحدة فقط لكل خطوة فحص وبدون فترة تسخين
تفوق هيدروليكي ساحق يمنحك تدفقاً متاحاً أعلى بـ 57% عند الضغوط الفائقة مقارنة بالمنافسين
تكويد معتمد ومؤكد لرشاشات Bosch و Continental و Denso في منصة واحدة
طريقة الاستخدام
صُممت منصة Hartridge Sabre CRi Expert & Master لتتجاوز كل القيود التقليدية في مغاسل ومراكز خدمة الديزل؛ إليك ركائز التفوق الـ 6:
على عكس الأجهزة المنافسة التي تقيس الإشارة الكهربائية للملف اللولبي فقط، يقيس نظام FERT الحصري الحدث الميكانيكي والكهربائي بالكامل من التفعيل الكهربائي وحتى خروج رذاذ الوقود، لكشف أدق أعطال الإبرة والصمامات الداخلية.
مراقبة الطاقة المسحوبة 10 مرات في الثانية لضمان استقرار الضغط وأقصى تدفق هيدروليكي، مع ميزة أسطورية: إمكانية تشغيل المنصة على كهرباء 200-240V المنزلية العادية (10A/16A) دون الحاجة لتأسيس 3 فاز معقد!
جاهزة للاختبار فور التشغيل دون انتظار فترة تسخين؛ مزودة بـ 3 مبادلات حرارية من الهواء إلى الزيت (Air-to-Oil) لتنظيم واستقرار درجة الحرارة وتطبيق تعويض حراري تلقائي يضمن ثبات النتائج 100%.
نظام تثبيت (Clamping) مبتكر يتيح تركيب الرشاشات في ثوانٍ دون تسريب؛ مع توفر مجموعة ترقية ميدانية تنقل ضغط التشغيل من 1800 بار إلى 2700 بار لاختبار أحدث أجيال الرشاشات فائقة الضغط.
شاشة لمس بديهية بنظام Windows 10 تدعم اختبار ضغط فتح الفوهة (NOP) ورسم منحنى التوزيع الديناميكي (MDP Graphing)، مع فحص متطور لمستشعرات الضغط والحرارة الداخلية في رشاشات Denso I-ART.

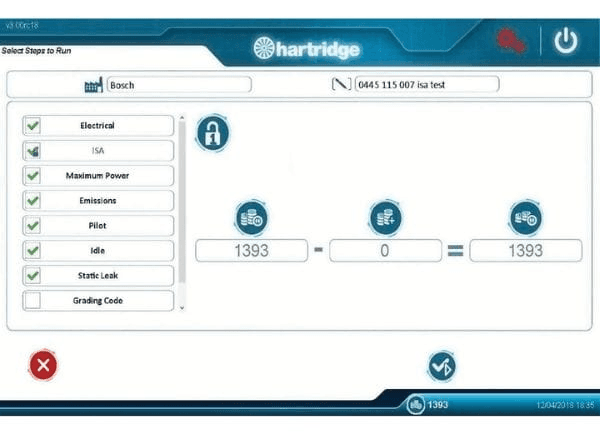

إصدار أكواد تصحيح معتمدة لرشاشات بوش، كونتيننتال، ودينسو؛ وبفضل نظام الاعتمادات (Credits) في magmahSharp، تدفع فقط مقابل الخطوات أو التكوييد الذي تستخدمه دون تحمل تكاليف وظائف معطلة.
لماذا منصة اختبار وتكوييد رشاشات الكومن ريل Hartridge Sabre CRi Expert؟
بفضل تقنية الدائرة المغلقة (10 مرات/ثانية)، توفر المنصة طاقة هيدروليكية جبارة على مصدر كهرباء 200-240 فولت العادي، مما يوفر عليك آلاف الجنيهات في تأسيسات الـ 3-Phase.
المنصة جاهزة للعمل فور لمس زر التشغيل بفضل المبادلات الحرارية الثلاثة والتعويض الحراري الفوري، مما يضاعف إنتاجية ورشتك اليومية 3 أضعاف.
تمنحك المنصة القدرة على إصدار أكواد برمجية حقيقية ومؤكدة لرشاشات Bosch و Continental و Denso، مما يضمن عمل الرشاش على محرك السيارة بنعومة وكفاءة المصنع.
قياس زمن الاستجابة الكامل للحدث (FERT) يضمن فحص الإبرة، الغرفة الهيدروليكية، والملف اللولبي معاً، ليكشف الرشاشات التي تسبب تأخر الدوارة أو دخان عادم غير مبرر.

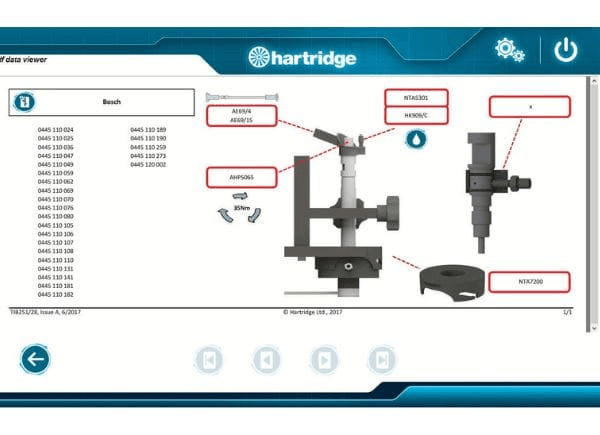

واجهة magmahSharp على نظام Windows 10 توفر أدلة مرئية مصورة بالمليمتر لأرقام محولات وأدوات الربط (مثل A169/4 و HK506/C) وعزم الربط (35Nm).
في حال فشل الرشاش في أي خطوة اختبار مبكرة، يقوم البرنامج بالخروج التلقائي الفوري لإنقاذ وقت الفني وحماية أجزاء الرشاش والمنصة من الإجهاد.

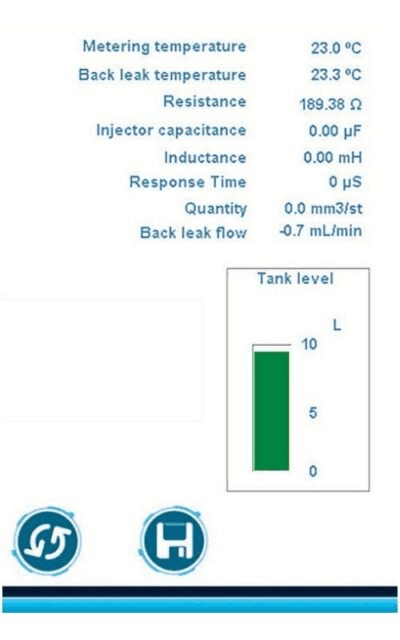

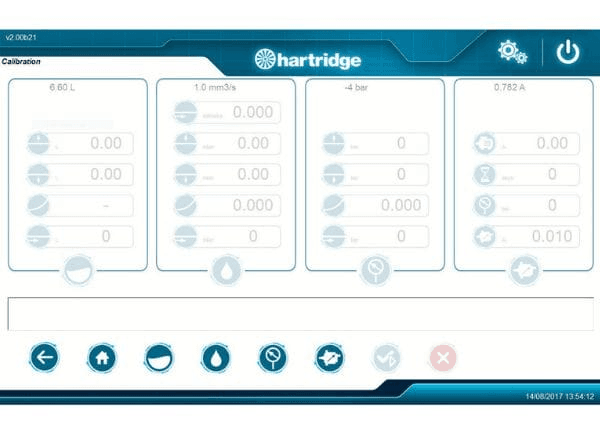

شاشات magmahSharp والتشخيص
واجهة Windows 10 المتطورة تعرض عدادات القياس الفورية، أدلة ربط الأدوات المصورة، ونظام الرصيد الذكي (Credits) بكل وضوح.
التقنية وراء الجهاز
عند اختبار أجيال الرشاشات الحديثة للسيارات والشاحنات ذات الضغوط الفائقة (من 1800 وحتى 2700 بار)، تعاني أجهزة المنافسين من هبوط حاد في التدفق المتاح (Available Flow) بسبب نفاذ طاقة المضخة الداخلية وارتفاع حرارة زيت المعايرة؛ مما يؤدي إلى نتائج تضليلية ومعايرة غير دقيقة.
هنا يبرز الإعجاز الهندسي لشركة Hartridge؛ فمن خلال الدمج بين تكنولوجيا إدارة الطاقة بالدائرة المغلقة وبين نظام التبريد الثلاثي (3 Air-to-Oil Heat Exchangers) وترشيح 2 ميكرومتر لسائل ISO 4113، تحافظ منصة Sabre CRi على تدفق هيدروليكي يتفوق على المنافسين بنسبة +15% في الضغوط المتوسطة، وبنسبة كاسحة تبلغ +57% عند الضغوط العالية الفائقة! هذا يعني أنك تختبر الرشاش في ظروف تطابق 100% ظروف عمل المحرك الحقيقية تحت أقصى حمل.
+57% FLOW
تدفق هيدروليكي متاح أعلى عند الضغوط الفائقة مقارنة بالمنافسين
OE CODING
تكويد معتمد ومؤكد لرشاشات Bosch و Continental و Denso
تطبيقات متعددة
فحص ومعايرة وتكوييد شامل لكافة رشاشات الملف اللولبي من Bosch و Denso و Delphi و Continental بمقاومة (0-200 Ω) وحث (0-20 mH).
دعم فائق لرشاشات البيزو الحساسة مع قياس السعة المكافئة (0-12 µF) واختبارات النبضة الدنيا الديناميكية (MDP Graphing).
برامج فحص مخصصة لأحدث رشاشات دينسو المزودة بمستشعر ضغط وحرارة داخلي (I-ART)، مع دعم كامل لرشاشات سيارات الركاب والشاحنات التجارية.
الأداء الميداني والتجهيزات
تصميم مبتكر يجمع بين الكلامب السريع، التفوق الهيدروليكي (+57% Flow)، وتقنية FERT وحماية الرشاش من الإجهاد.

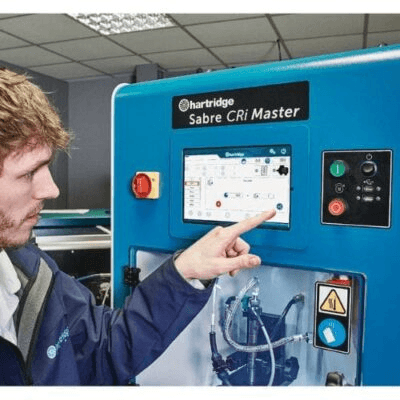

فني يقوم بتشغيل المنصة ومتابعة خطوات الفحص في بيئة ورشة حديثة، مع واجهة سهلة الاستخدام تجمع بين البساطة والقوة.
تحديثات مستمرة ورموز مخصصة على واجهة magmahSharp بنظام التشغيل Windows 10 لتوجيه الفني خطوة بخطوة.

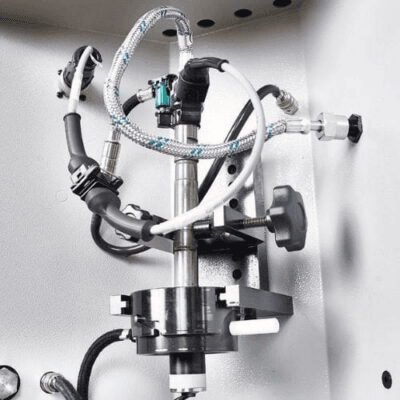

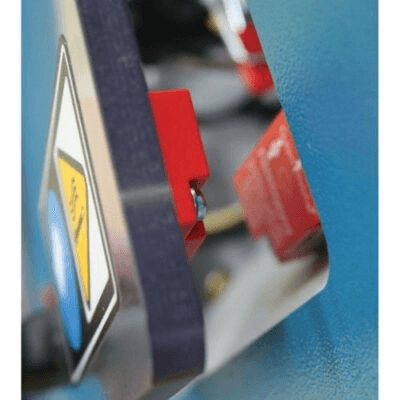

نظام تثبيت مبسط وسريع يوفر الوقت ويمنع التسرب، مع درع حماية شفاف وإضاءة LED داخلية لسهولة المتابعة.
رسم بياني يثبت تفوق Sabre CRi في التدفق المتاح عند الضغوط الفائقة 1800-2700 بار مقارنة بأجهزة المنافسين.

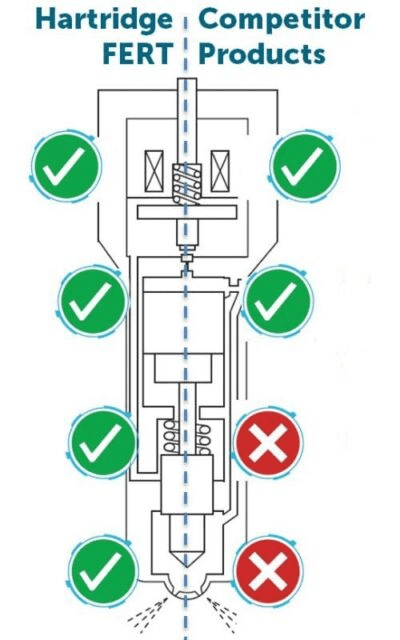

مقارنة هندسية توضح قياس Hartridge للحدث الميكانيكي والكهربائي بالكامل مقابل المنافسين الذين يقيسون الإشارة الكهربائية فقط.

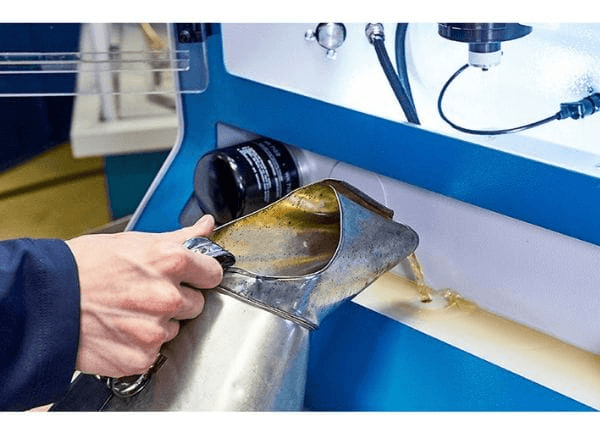

تعبئة سائل المعايرة المعتمد بسهولة مع نظام فلترة فائق الدقة (2 ميكرومتر للخزان و 60 ميكرومتر للقياس والراجع).
مستشعرات أمان وحماية فورية لإيقاف التشغيل التلقائي عند فتح الغرفة تحت الضغط العالي لحماية الفني والمعدات.
واجهة حديثة، تكنولوجيا فريدة حاصلة على براءة اختراع، ميزات اختبار جديدة، إرث المعدات الأصلية OE، وتصميم مبتكر مرن.
شاهد الجهاز أثناء العمل والتشخيص
شرح شامل للسرعة (1 دقيقة للخطوة)، الكلامب السريع، وإدارة الطاقة ببراءة اختراع
خطوات الفحص، تقنية FERT، والتكويد المعتمد OE Coding لرشاشات Bosch و Continental و Denso
البيانات الفنية الكاملة
ورقة المواصفات الفنية الكاملة المعتمدة — لتقارن وتقرّر بثقة.
كل ما تحتاج معرفته عن هذا الجهاز — نظرة تفصيلية، مواصفات، وإجابات لأكثر الأسئلة شيوعًا.
تقدم شركة ATEC جهاز اختبار رشاشات الكومن ريل الأحدث من شركة Hartridge البريطانية الرائدة في هذا المجال منذ عام 1930 وهو الموديل العالمي Sabre CRi Expert. يعتبر هذا الجهاز قمة الهرم التكنولوجي والحل المتكامل والمثالي لجميع مراكز صيانة الديزل الحديثة التي تبحث عن الدقة المطلقة والكفاءة العالية في فحص ومعايرة رشاشات الديزل الكهرومغناطيسية ورشاشات البيزو المتقدمة بالإضافة إلى رشاشات تقنية Denso I-ART ذات الضغط الفائق.
يتميز جهاز اختبار رشاشات الكومن ريل المتقدم بقدرته الفريدة على الحفاظ على التدفق الهيدروليكي المستقر بنسبة تتفوق على المنافسين بـ 15% في الضغوط المتوسطة وتصل إلى 57% عند الضغوط العالية الفائقة. يرجع ذلك للتصميم الذكي الذي يدمج بين نظام إدارة الطاقة بالدائرة المغلقة ونظام التبريد الثلاثي المبتكر المكون من ثلاثة مبادلات حرارية من الهواء إلى الزيت مع نظام ترشيح متطور بدقة 2 ميكرومتر لسائل ISO 4113 مما يحاكي ظروف عمل المحرك الفعلية تماماً.
لا يتطلب جهاز اختبار رشاشات الكومن ريل المبتكر هذا أي وقت للتسخين المسبق فهو جاهز للاختبار فور تشغيله مباشرة وبسرعة قياسية تبلغ دقيقة واحدة فقط لكل خطوة اختبار مما يضاعف الإنتاجية اليومية لورشتك ثلاث مرات. يعمل الجهاز بكفاءة استثنائية كاملة على التغذية الكهربائية المنزلية العادية بجهد 200 إلى 240 فولت وسحب تيار 10 أو 16 أمبير دون الحاجة لتأسيس كهرباء 3 فاز معقدة ومكلفة مما يجعله الخيار الاستثماري الأمثل لتوفير النفقات وزيادة الأرباح مع حماية متكاملة بفضل وضع الخروج الذكي لإنقاذ وقت الفنيين وحماية الرشاش من الإجهاد.
يعتمد الجهاز على واجهة تشغيل magmahSharp المتطورة وشاشة لمس تعمل بنظام Windows 10 التي تتيح فحص ضغط فتح الفوهة ورسم منحنى التوزيع الديناميكي وإصدار أكواد التصحيح المعتمدة لرشاشات بوش ودينسو وكونتيننتال بنظام ترخيص ذكي ومرن يعتمد على عدد مرات الاستخدام الفعلي لتقليل تكاليف التشغيل غير المستغلة.
لا، بفضل تقنية إدارة الطاقة الذكية بالدائرة المغلقة، يمكن تشغيل الجهاز بالكامل على كهرباء المنزل العادية بجهد 200-240 فولت بفتحة 10 أمبير أو 16 أمبير دون الحاجة لتأسيس كهرباء 3 فاز.
يصل نطاق ضغط السكة الافتراضي للجهاز من 1 إلى 1800 بار، وهو قابل للترقية الميدانية بسهولة ليتوافق مع أحدث الأنظمة ويصل إلى ضغط فائق يبلغ 2700 بار في فئة Expert.
تقيس تقنية FERT زمن الاستجابة الكامل للحدث الميكانيكي والكهربائي معاً من بداية التفعيل الكهربائي وحتى خروج رذاذ الوقود الفعلي، على عكس الأجهزة التقليدية التي تقيس إشارة الملف اللولبي فقط.
لا يتطلب الجهاز أي فترة تسخين مسبقة ويكون جاهزاً للعمل مباشرة فور التشغيل بفضل نظام التبريد المكون من 3 مبادلات حرارية وخوارزمية التعويض الحراري التلقائي.
