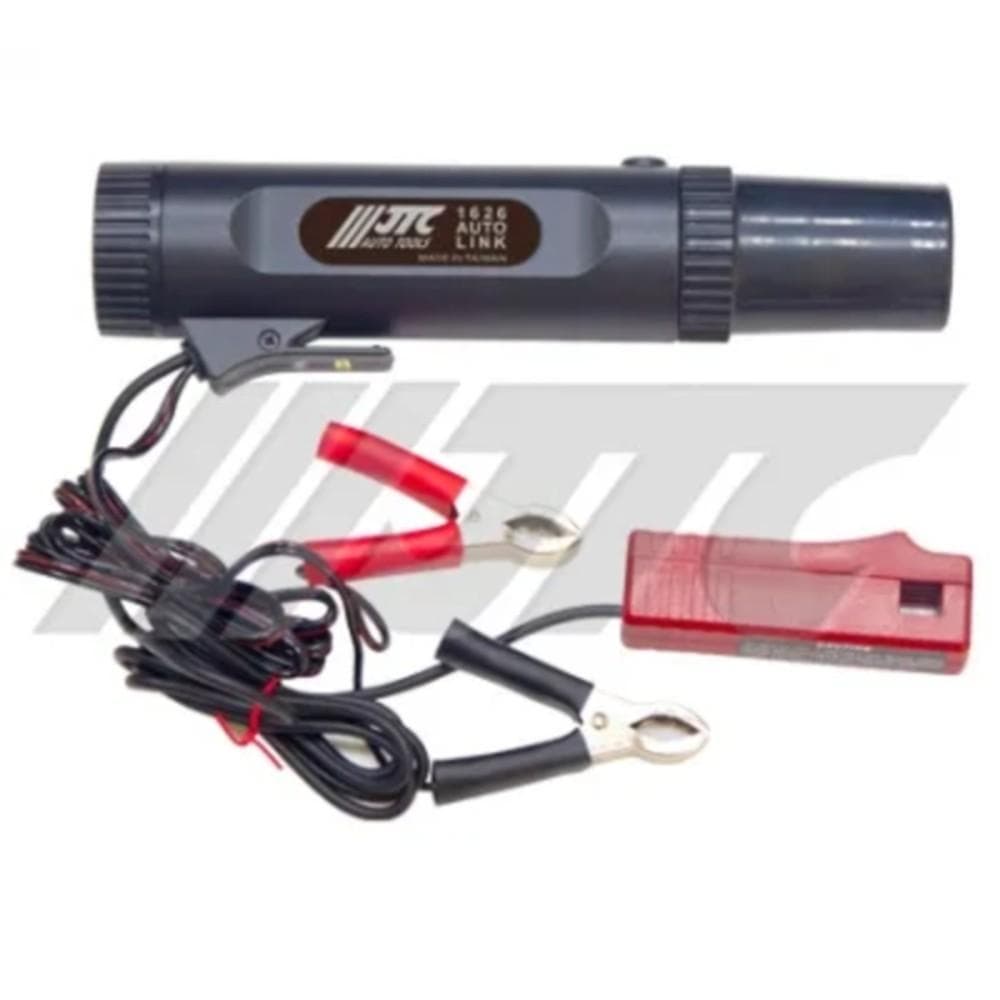

جهاز ضبط توقيت إشعال المحرك JTC-1626

خطوات فحص وضبط زاوية الإشعال (Ignition Timing)

طريقة استخدام مسدس التوقيت لمزامنة شرارة البوجيهات مع دوران عمود الكرنك للحصول على عزم مثالي.

1. 1

   توصيل كابلات الطاقة بالبطارية

   قم بتوصيل المشبك الأحمر بقطب البطارية الموجب (12V +) والمشبك الأسود بالقطب السالب (-). يعمل الجهاز مباشرة دون مصدر كهرباء خارجي.

2. 2

   تركيب مشبك الاستشعار الحثي (Inductive Clamp)

   ثبّت مشبك الاستشعار حول سلك البوجيه للأسطوانة رقم 1 (Cylinder #1 Spark Plug Wire)؛ تأكد أن السهم المتجه على المشبك يشير ناحية البوجيه.

3. 3

   تشغيل المحرك وتوجيه المسدس نحو طنبورة الكرنك

   شغّل المحرك ودعه يصل للحرارة وسرعة الخمول الطبيعية (Idle Speed)، ثم وجه شعاع ضوء المسدس نحو علامات التوقيت المحفورة على طنبورة الكرنك (Pulley).

4. 4

   قراءة ومراقبة ثبات علامة التوقيت (Strobe Effect)

   يومض الضوء بالتزامن التام مع نبضة الشرارة، مما يجعل علامة الكرنك الدوارة تبدو وكأنها ثابتة تماماً أمام عينيك لمعرفة زاوية الإشعال الحالية.

5. 5

   تعديل موزع الشرارة (الديلكو) عند الحاجة

   إذا كانت الزاوية متأخرة أو متقدمة عن توصية المصنع، قم بفك مسمار موزع الشرارة (Distributor / Cam Sensor) وتدويره قليلاً حتى تتطابق العلامات تماماً.
