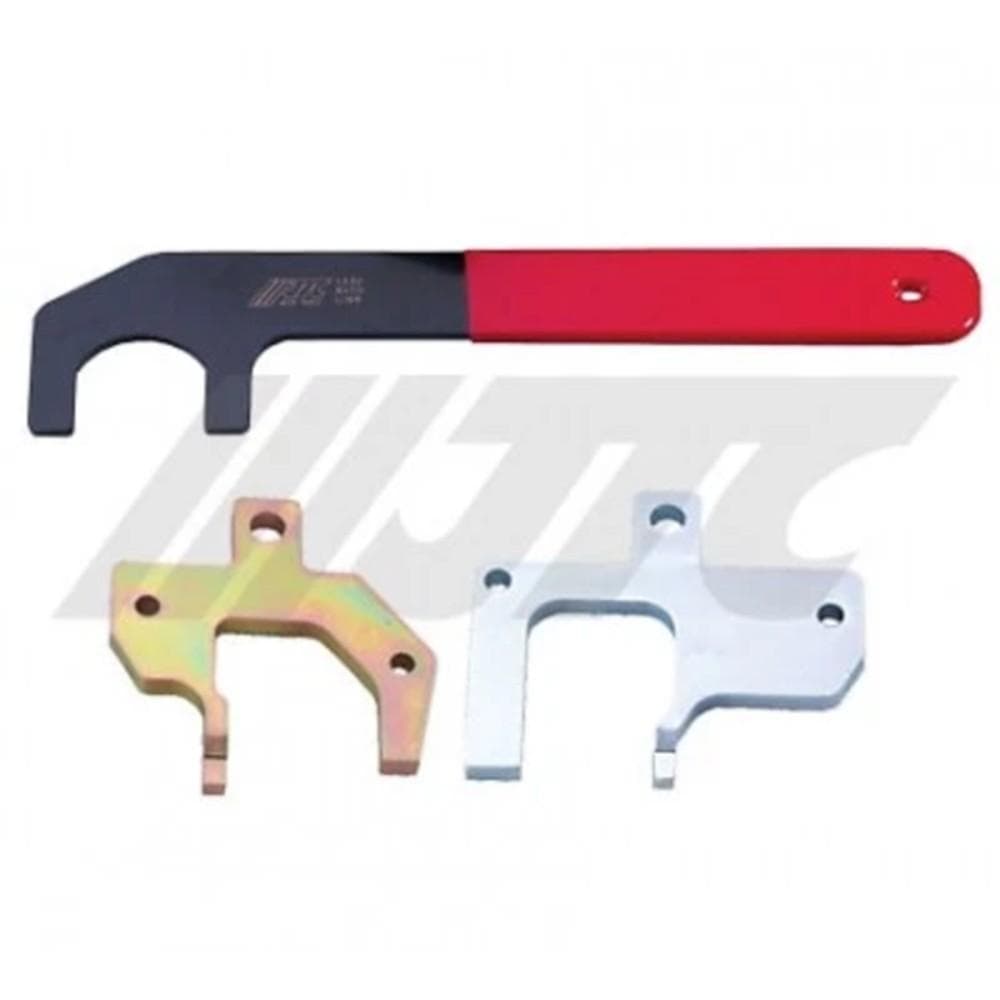

أداة ضبط كامات مرسيدس الاحترافية JTC-1332
يُعرف أيضًا باسم: JTC 1332 · Camshaft Alignment Tool Mercedes · زرجينة كامات مرسيدس · طقم ضبط كاتينة مرسيدس · Mercedes M112 M113 timing tool
الأداة الدقيقة المصممة خصيصاً لتثبيت ومحاذاة عمود الكامات بزاوية 40 درجة عند النقطة الميتة العليا (TDC) للجانبين الأيمن والأيسر في محركات Mercedes-Benz M112 و M113.
زاوية التثبيت عند TDC
المحركات المدعومة
تثبيت للجانبين الأيمن والأيسر
طريقة الاستخدام
إجراءات القياس والتثبيت المعتمدة لمحركات الـ V6 والـ V8 من مرسيدس لضمان دقة التوقيت العالية.
قم بتدوير العمود المرفقي في اتجاه الدوران الطبيعي حتى تصل العلامة إلى 40 درجة بعد النقطة الميتة العليا.
تأكد من إزالة الأغطية الخلفية لعمودي الكامات في الرأسين الأيمن والأيسر للوصول لفتحات المحاذاة.
أدخل أداة المحاذاة في فتحة الكامة اليسرى؛ يجب أن تستقر تماماً في مكانها على حافة رأس المحرك.
كرر نفس الخطوة مع الكامة اليمنى للتأكد من التزامن المطلق بين ضفتي المحرك (V-Engine).
بعد تأكيد استقرار الأدوات في زاوية 40° بالضبط، قم بشد شداد الجنزير ومسامير التروس بثقة تامة.
لماذا JTC-1332؟
مصممة هندسياً لتثبيت الكامات عند الزاوية 40 درجة بعد النقطة الميتة العليا (TDC) بالضبط كما تنص كتيبات مرسيدس.
تضمن المحاذاة المتزامنة للرأس الأيمن والرأس الأيسر في محركات حرف V لمنع أي اهتزاز أو خلل في الحرق.
توافق مثالي مع محركات مرسيدس الشهيرة في فئات C-Class, E-Class, S-Class, ML و CLK.
مصنوعة من سبيكة صلب تايوانية تقاوم التآكل والتشوه حتى مع الاستخدام المتكرر في مراكز صيانة مرسيدس.
محاذاة دقيقة
توقيت · 40 درجة · ثبات
التقنية وراء الجهاز
على عكس العديد من المحركات التي يتم ضبطها عند النقطة 0 (TDC مباشرة)، صممت مرسيدس بنز محركات M112 (V6) و M113 (V8) ليتم فحص وضبط توقيت الكامات عند زاوية 40 درجة بعد النقطة الميتة العليا بعد شوط الضغط.
استخدام أداة JTC-1332 يضمن أن مشقَبية عمود الكامات تستقر بشكل موازٍ تماماً لحافة رأس الأسطوانة، وهو المعيار الوحيد لضمان عمل الصمامات بتناغم تام مع حركة المكابس.
40° TDC
الزاوية القياسية المعتمدة من مصنع مرسيدس
V6 / V8
تغطية كاملة لمحركات M112 و M113
تطبيقات متعددة
محركات 2.4L, 2.6L, 2.8L, 3.2L و 3.7L الموجودة في فئات C240, E320, ML320 وغيرها.
محركات 4.3L, 5.0L و 5.4L الفائقة في فئات E430, S500, ML500 و G500.
متوافقة مع العديد من نسخ M113 المجهزة في طرازات 55 AMG ذات الأداء الرياضي.
أداة أساسية لا غنى عنها لأي مهندس ميكانيكا يتعامل مع توقيت محركات بنز.
البيانات الفنية الكاملة
ورقة المواصفات الفنية الكاملة المعتمدة — لتقارن وتقرّر بثقة.
كل ما تحتاج معرفته عن هذا الجهاز — نظرة تفصيلية، مواصفات، وإجابات لأكثر الأسئلة شيوعًا.
تعتبر أداة ضبط كامات مرسيدس JTC-1332 الخيار المثالي والحل الهندسي الدقيق المخصص لورش ومراكز صيانة السيارات التي تتعامل مع محركات مرسيدس بنز الشهيرة. تم تصميم هذه الأداة الاحترافية خصيصاً لتثبيت ومحاذاة عمود الكامات بزاوية 40 درجة عند النقطة الميتة العليا للجانبين الأيمن والأيسر، مما يضمن دقة متناهية في ضبط توقيت المحرك وتجنب أي أخطاء ميكانيكية أثناء الصيانة.
على عكس المحركات التقليدية التي يتم ضبطها عند النقطة صفر مباشرة، صممت شركة مرسيدس بنز محركات M112 ذات الست أسطوانات V6 ومحركات M113 ذات الثماني أسطوانات V8 ليتم فحص وضبط توقيت الكامات فيها عند زاوية 40 درجة بعد النقطة الميتة العليا بعد شوط الضغط. وهنا تبرز أهمية أداة ضبط كامات مرسيدس التي تضمن استقرار مشقَبية عمود الكامات بشكل موازٍ تماماً لحافة رأس الأسطوانة، وهو المعيار الفني الوحيد لضمان عمل الصمامات بتناغم تام مع حركة المكابس.
تتميز أداة ضبط كامات مرسيدس JTC-1332 بجودة تصنيع تايوانية فائقة، حيث تم صنعها من سبيكة صلب متينة تقاوم التآكل والتشوه حتى مع الاستخدام اليومي الشاق في مراكز الصيانة. يتيح لك هذا التصميم المتين إجراء عمليات الصيانة بثقة تامة وتثبيت مزدوج متزامن للرأسين الأيمن والأيسر لمحركات حرف V، مما يمنع حدوث أي اهتزازات أو خلل في عملية الاحتراق بعد التجميع وإتمام شد جنزير المحرك ومسامير التروس.
تتوافق هذه الأداة المتخصصة بشكل مثالي مع مجموعة واسعة من فئات مرسيدس مثل C-Class و E-Class و S-Class و ML و CLK بالإضافة إلى فئات AMG الرياضية المزودة بهذه المحركات. إن استخدام أداة ضبط كامات مرسيدس يضمن لمراكز الخدمة تقديم صيانة مطابقة تماماً لمعايير الشركة الصانعة، مما يجعلها أداة لا غنى عنها لكل فني محترف يبحث عن الدقة والمتانة في العمل.
تتوافق الأداة بشكل مثالي مع محركات مرسيدس بنز M112 (V6) و M113 (V8)، بما في ذلك فئات AMG الرياضية وفئات C-Class, E-Class, S-Class, ML, CLK.
تم تصميم الأداة هندسياً لتثبيت ومحاذاة عمود الكامات عند زاوية 40 درجة بعد النقطة الميتة العليا (TDC) للجانبين الأيمن والأيسر.
تم تصنيع هذه الأداة الاحترافية في تايوان من سبيكة صلب عالية الجودة ومقاومة للتآكل لتناسب الاستخدام الشاق في مراكز الصيانة.
